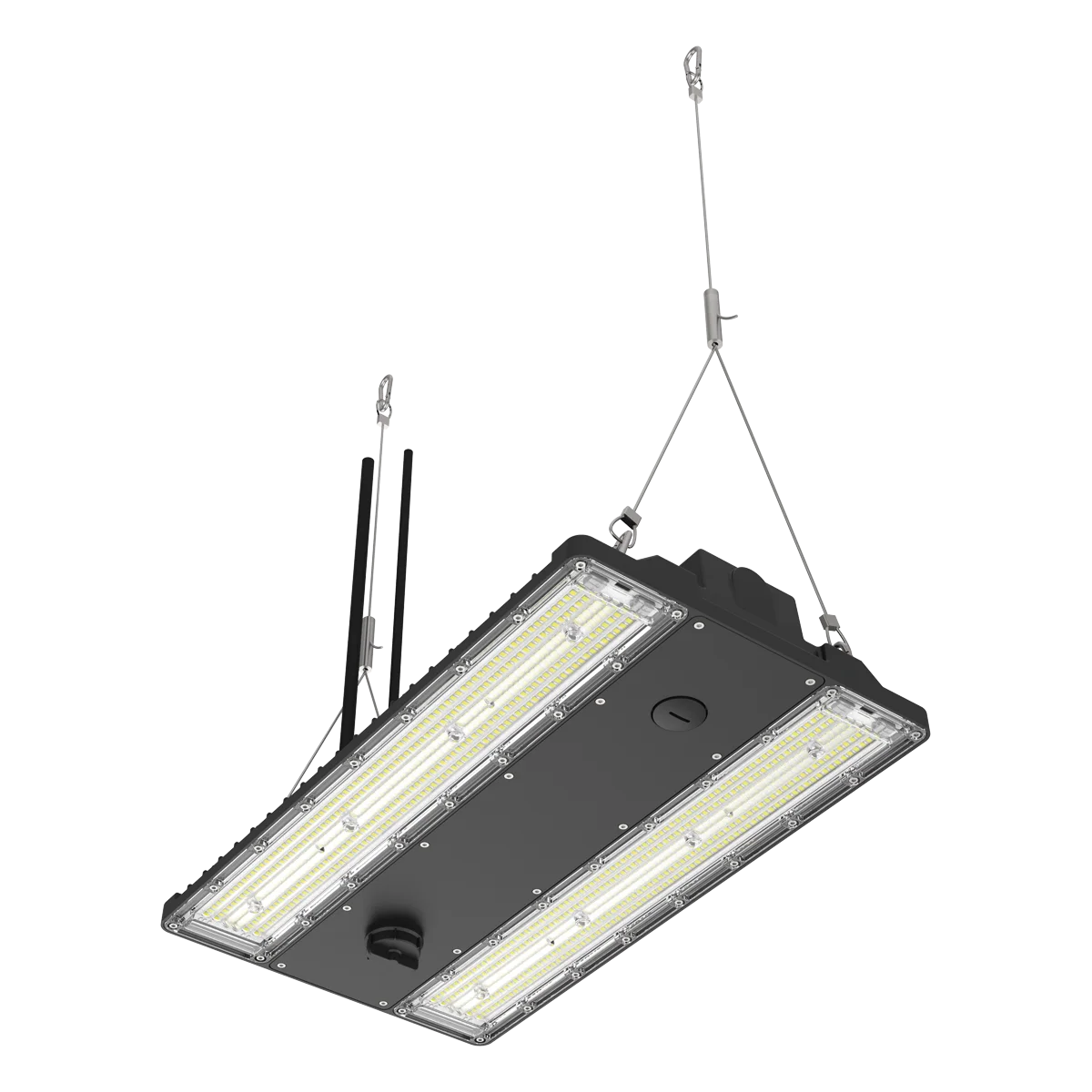

RAYO MULTI LINEAR

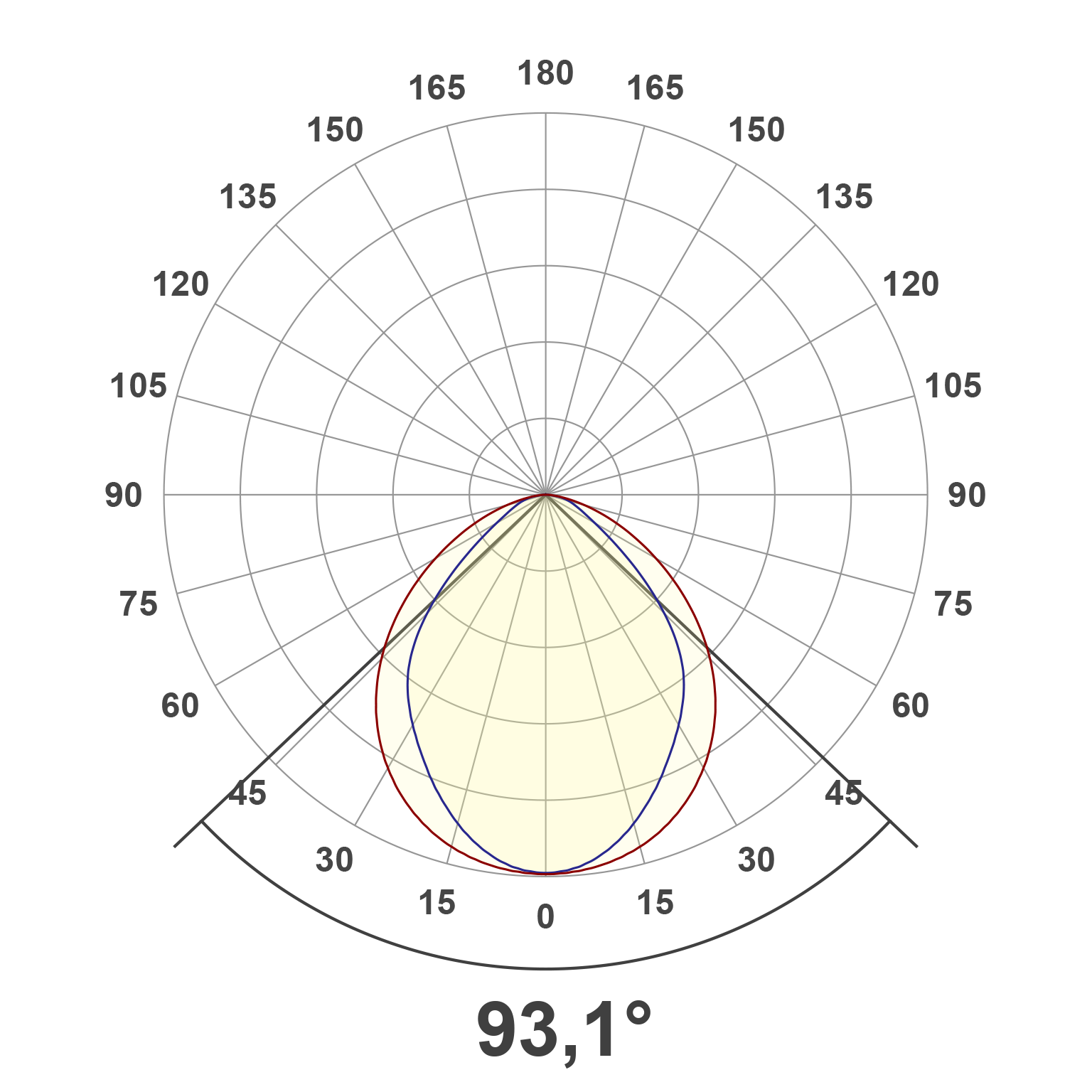

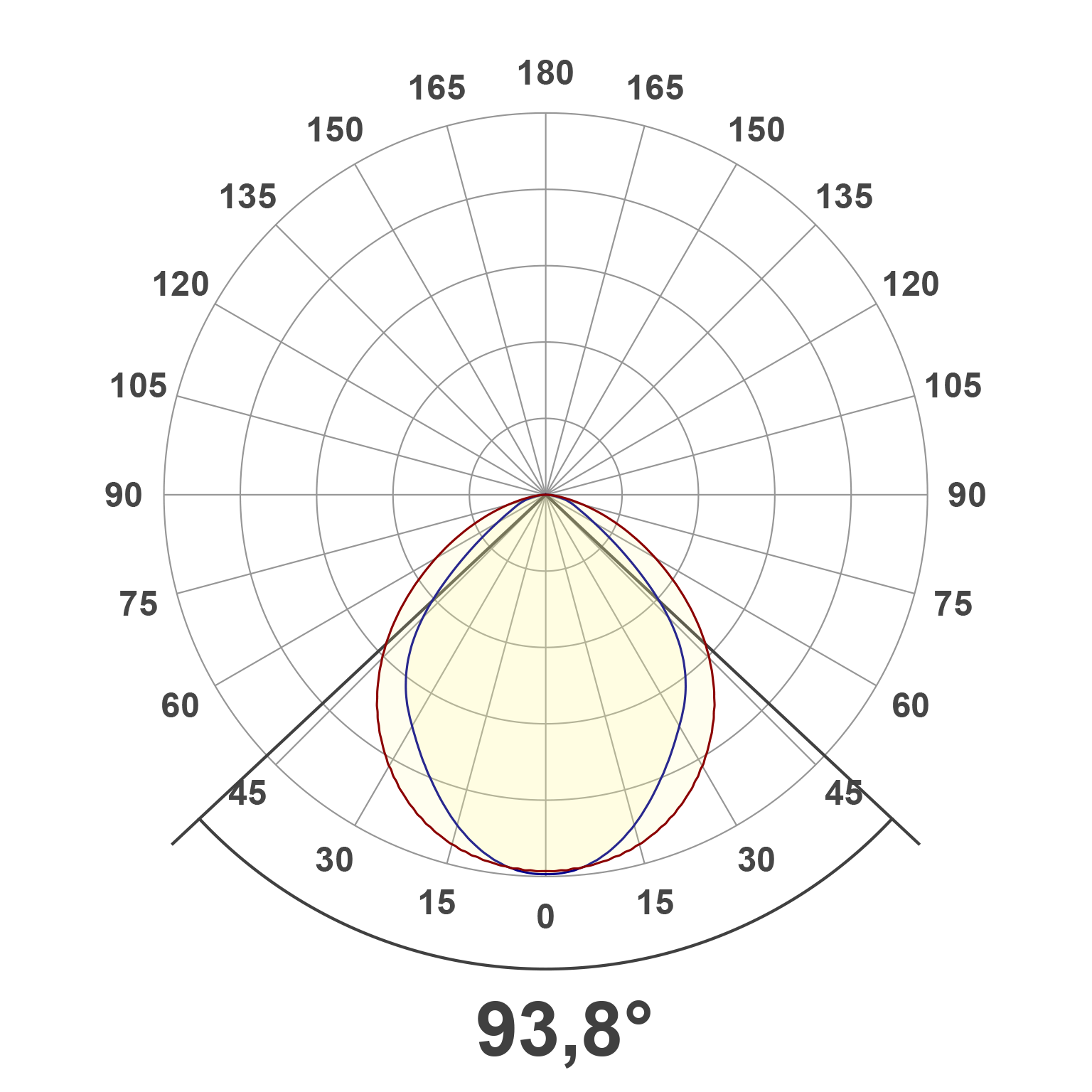

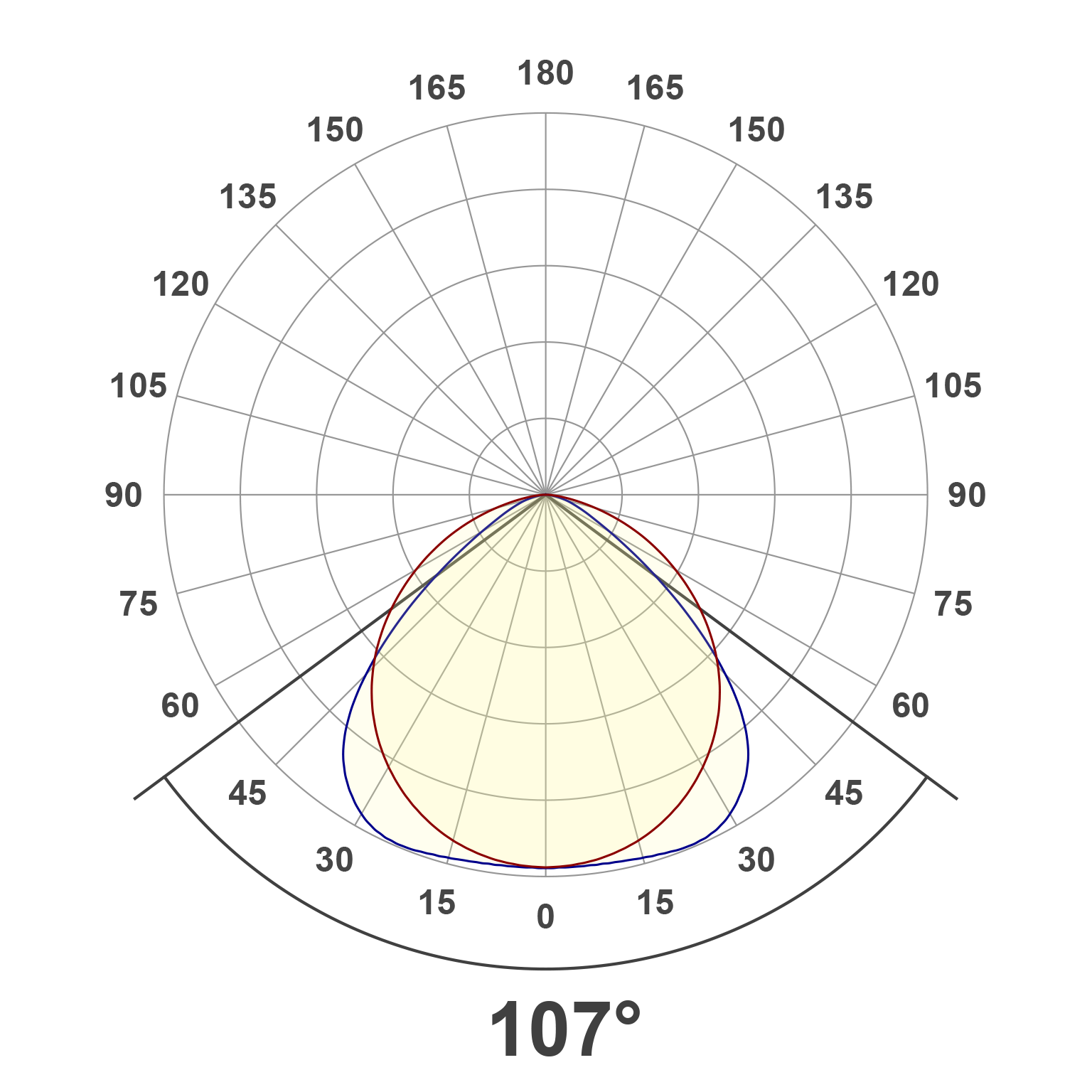

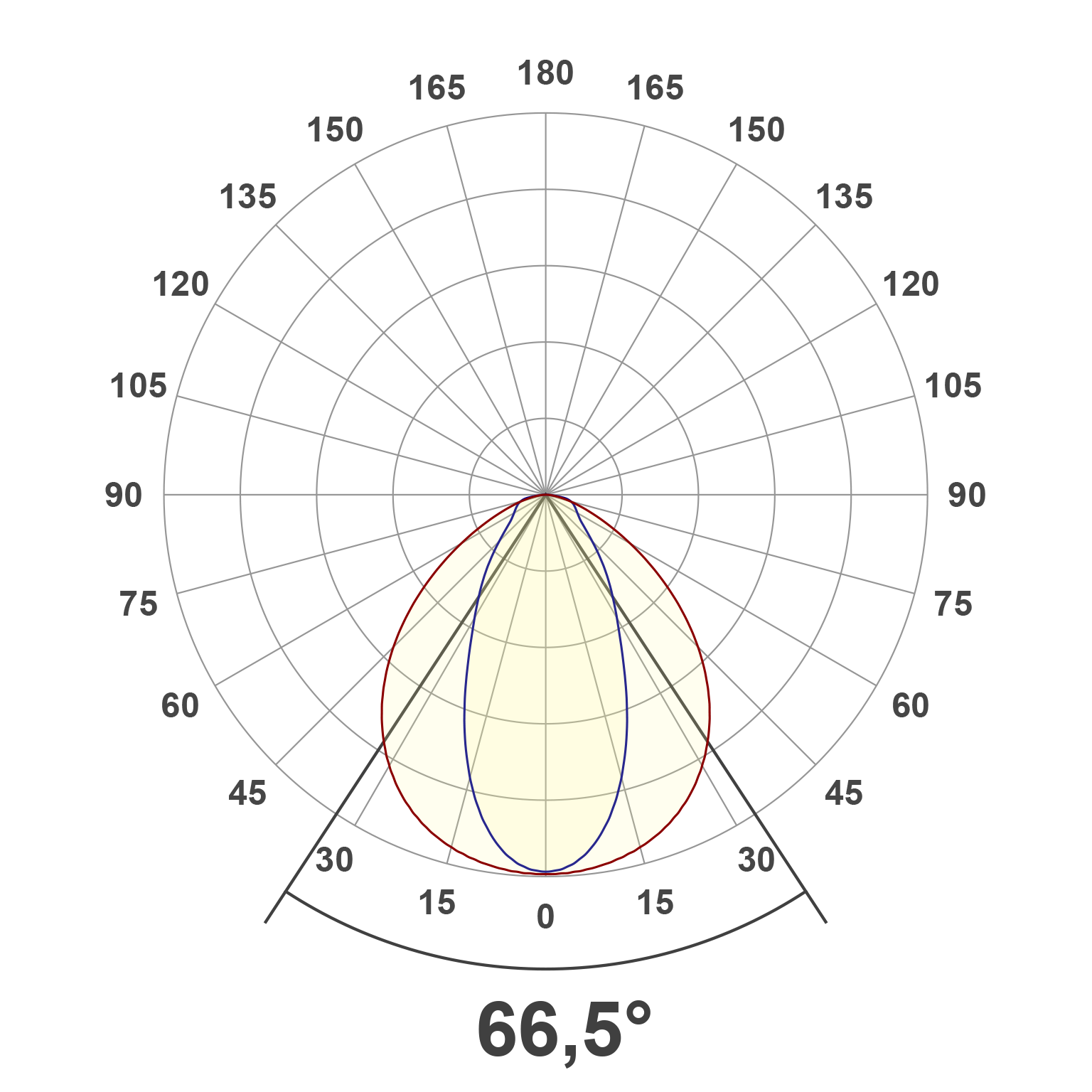

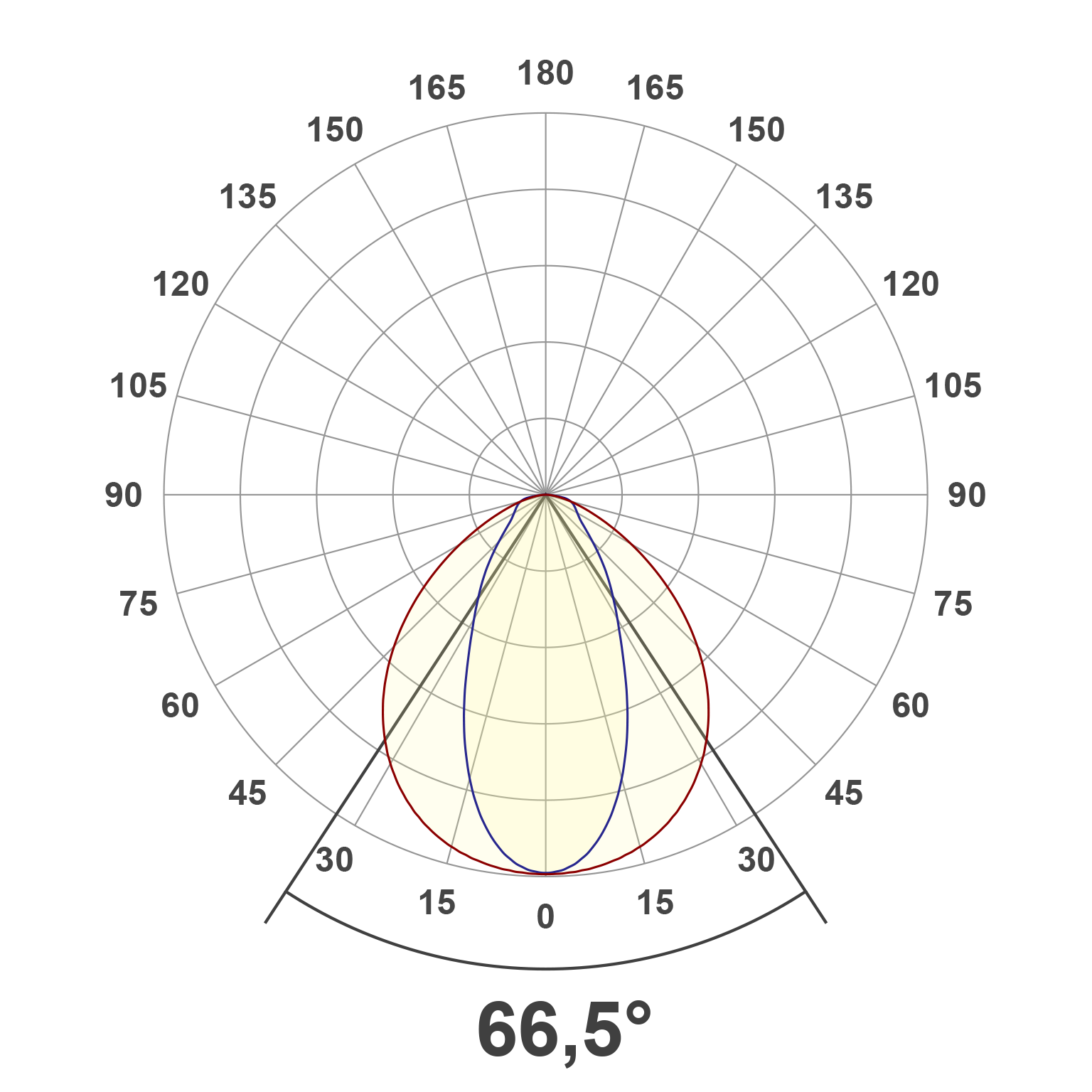

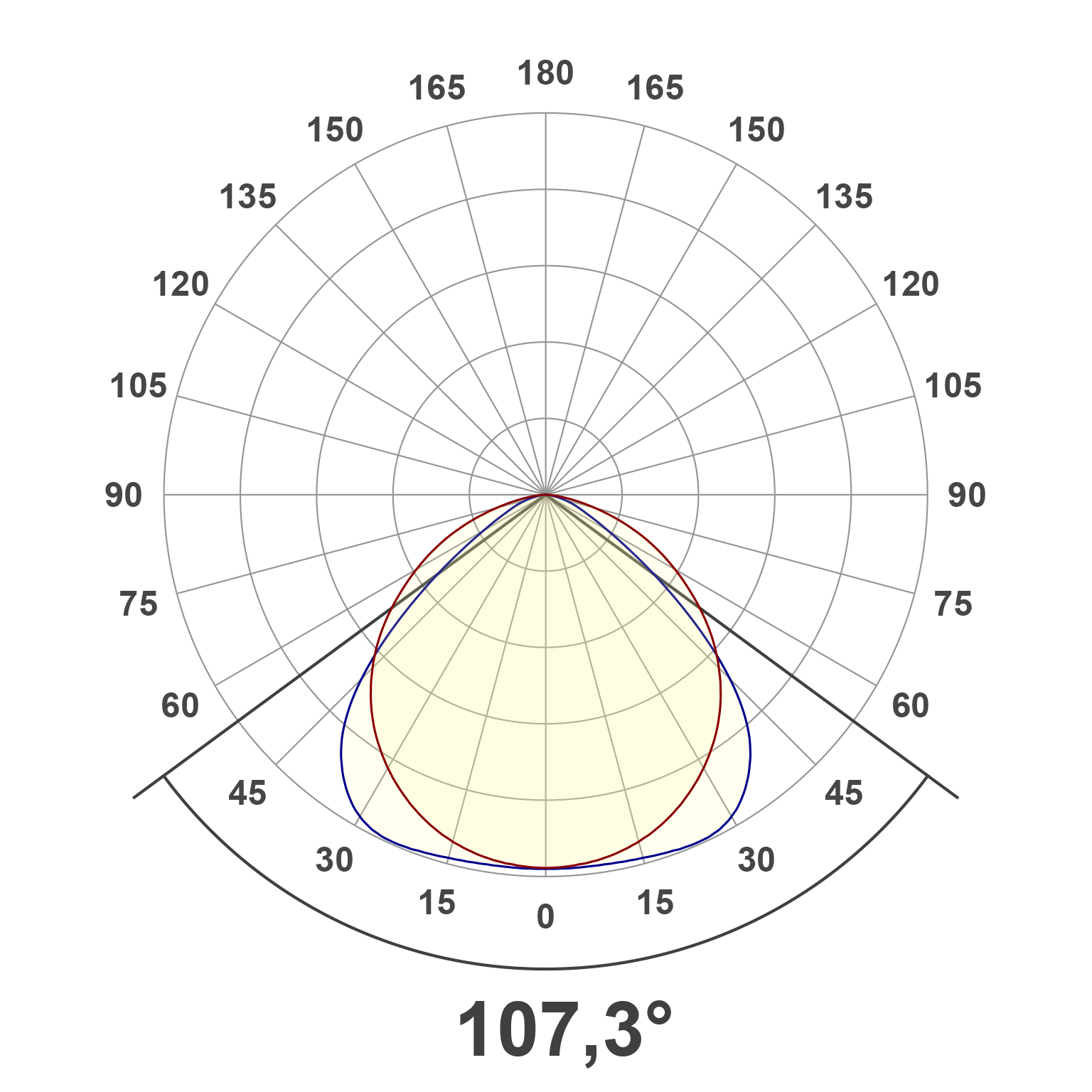

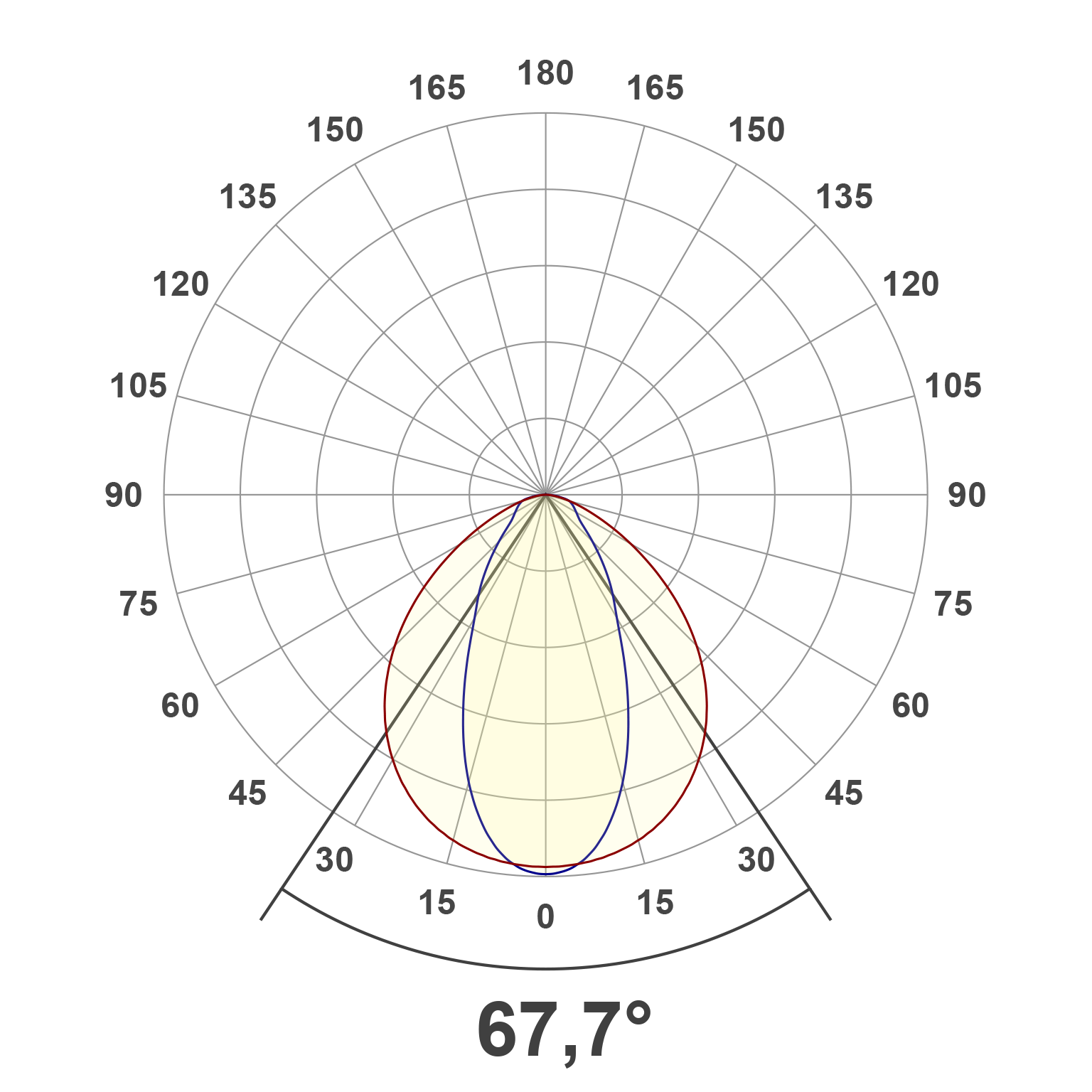

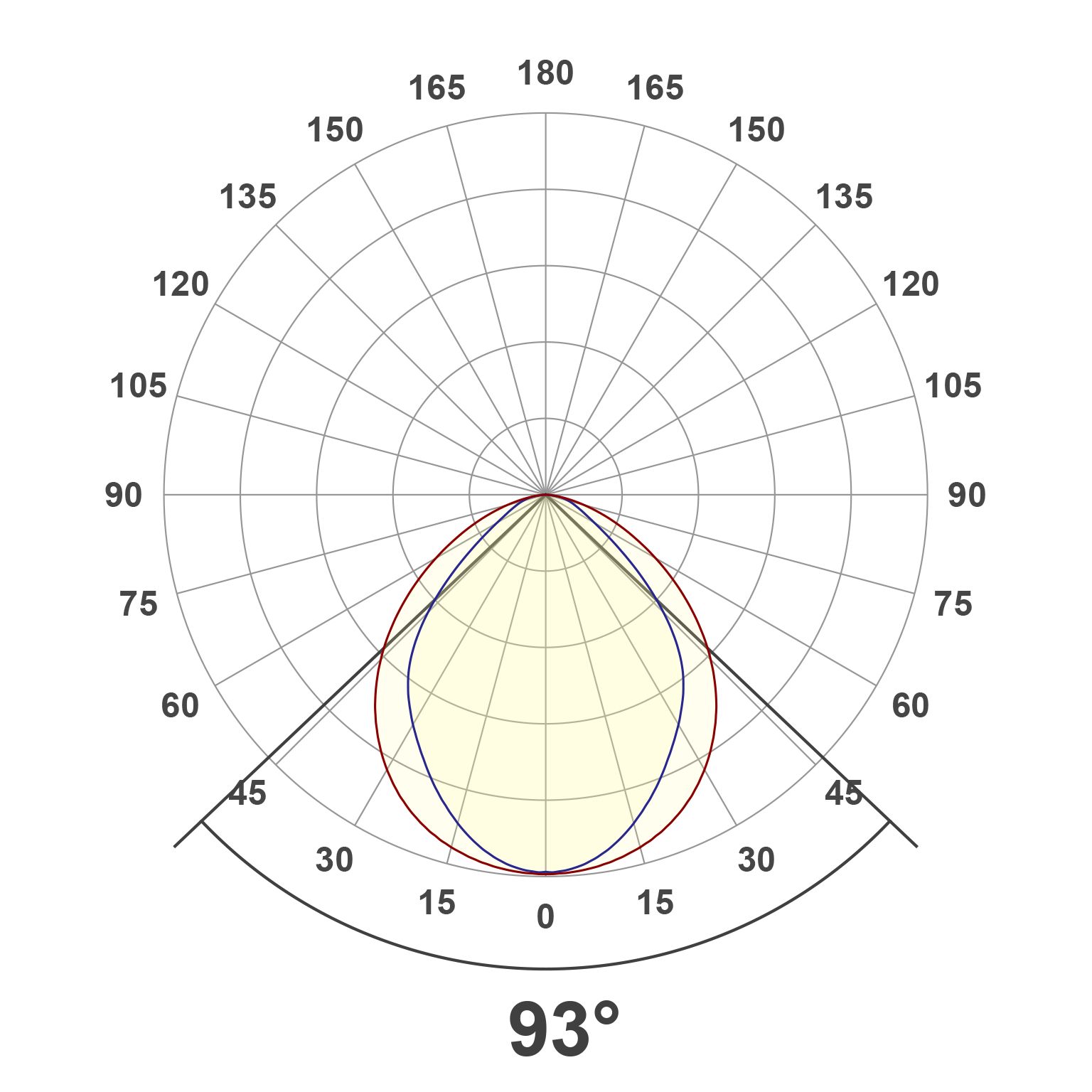

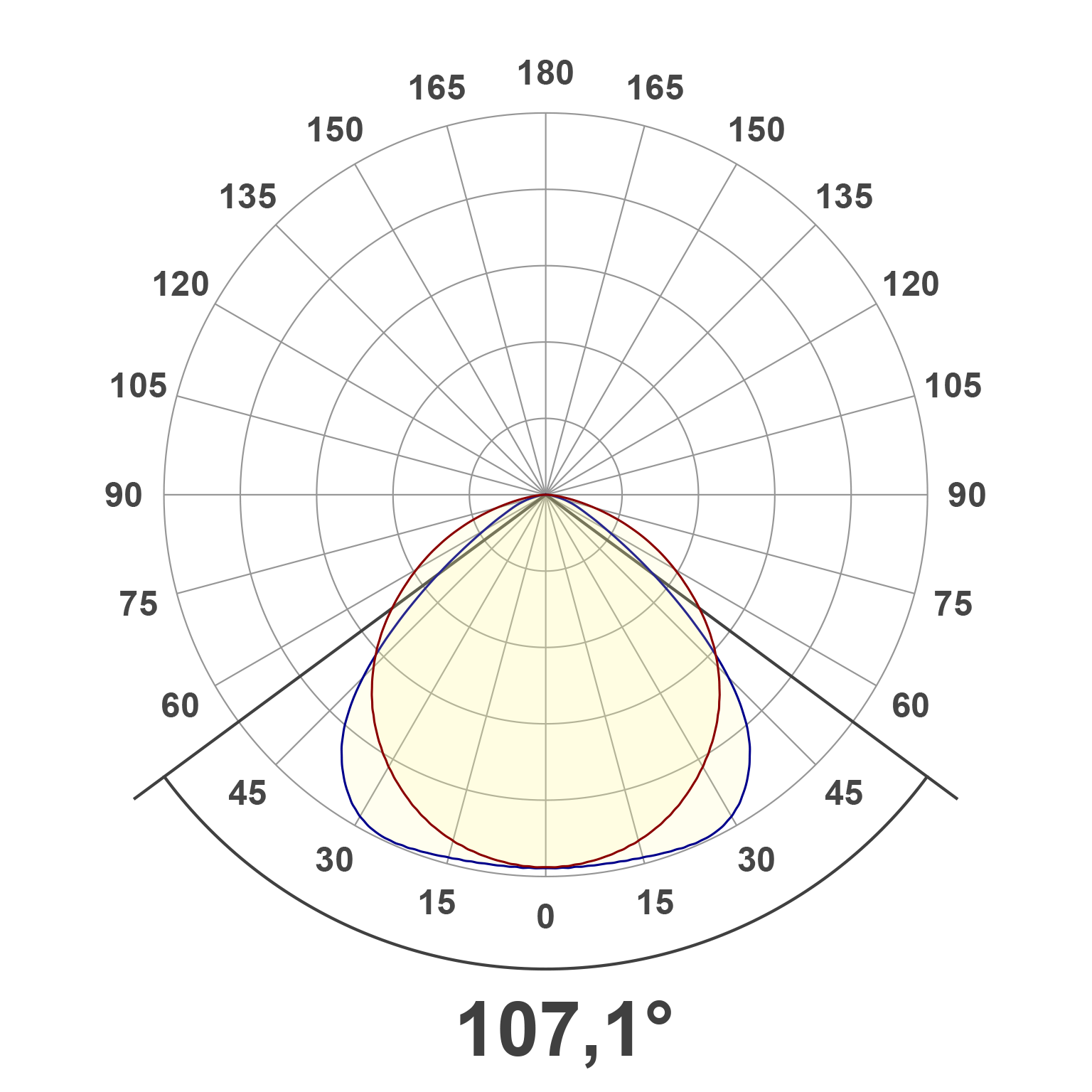

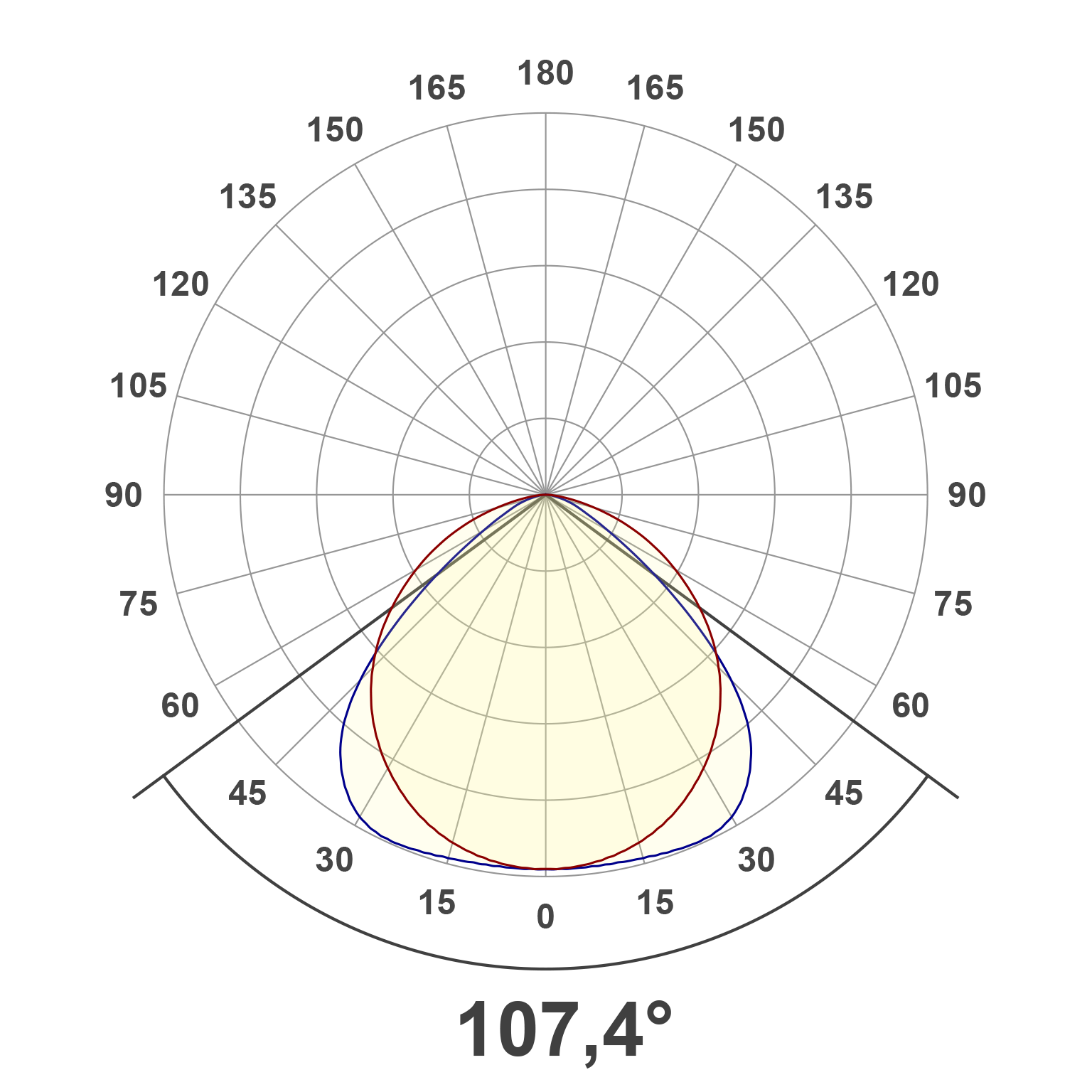

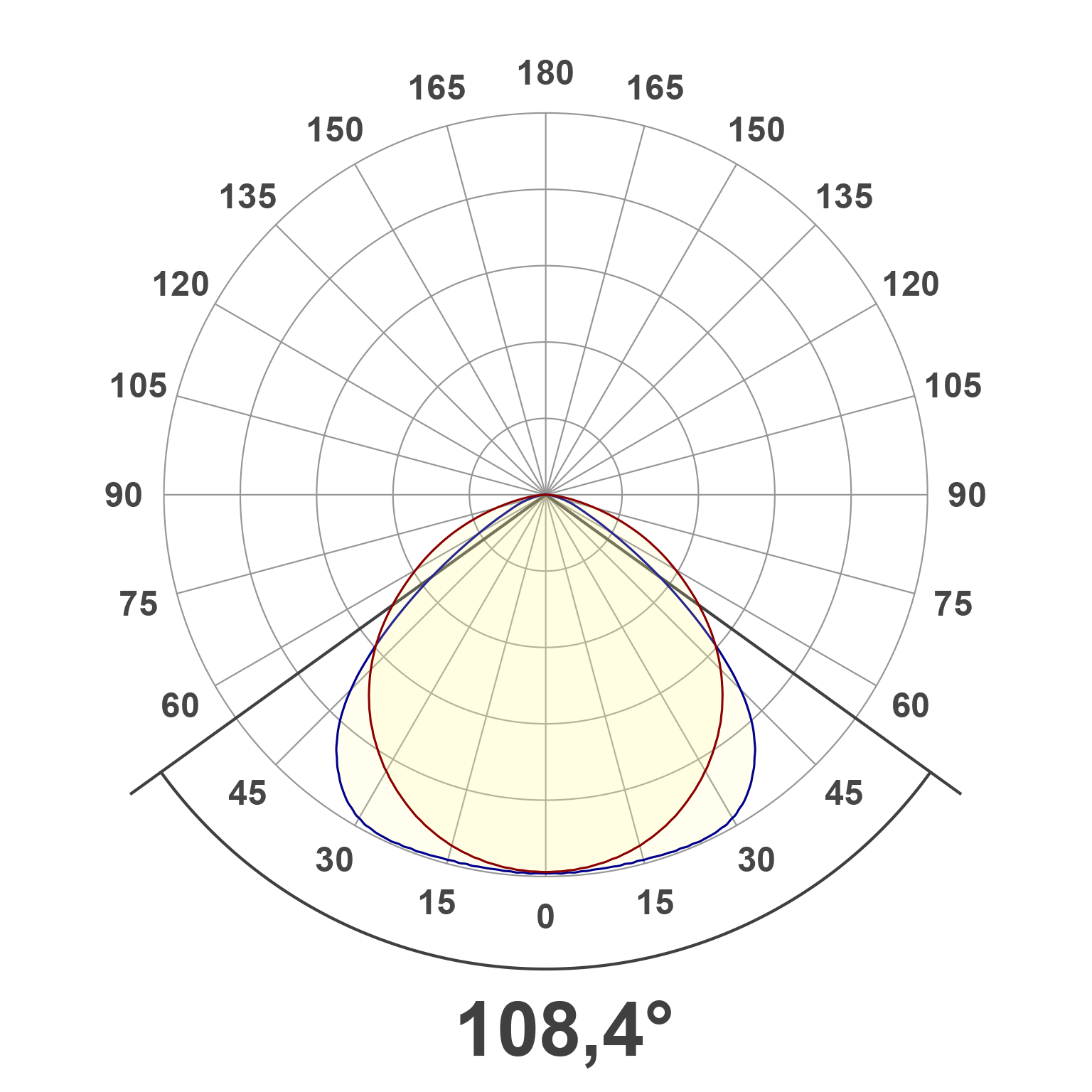

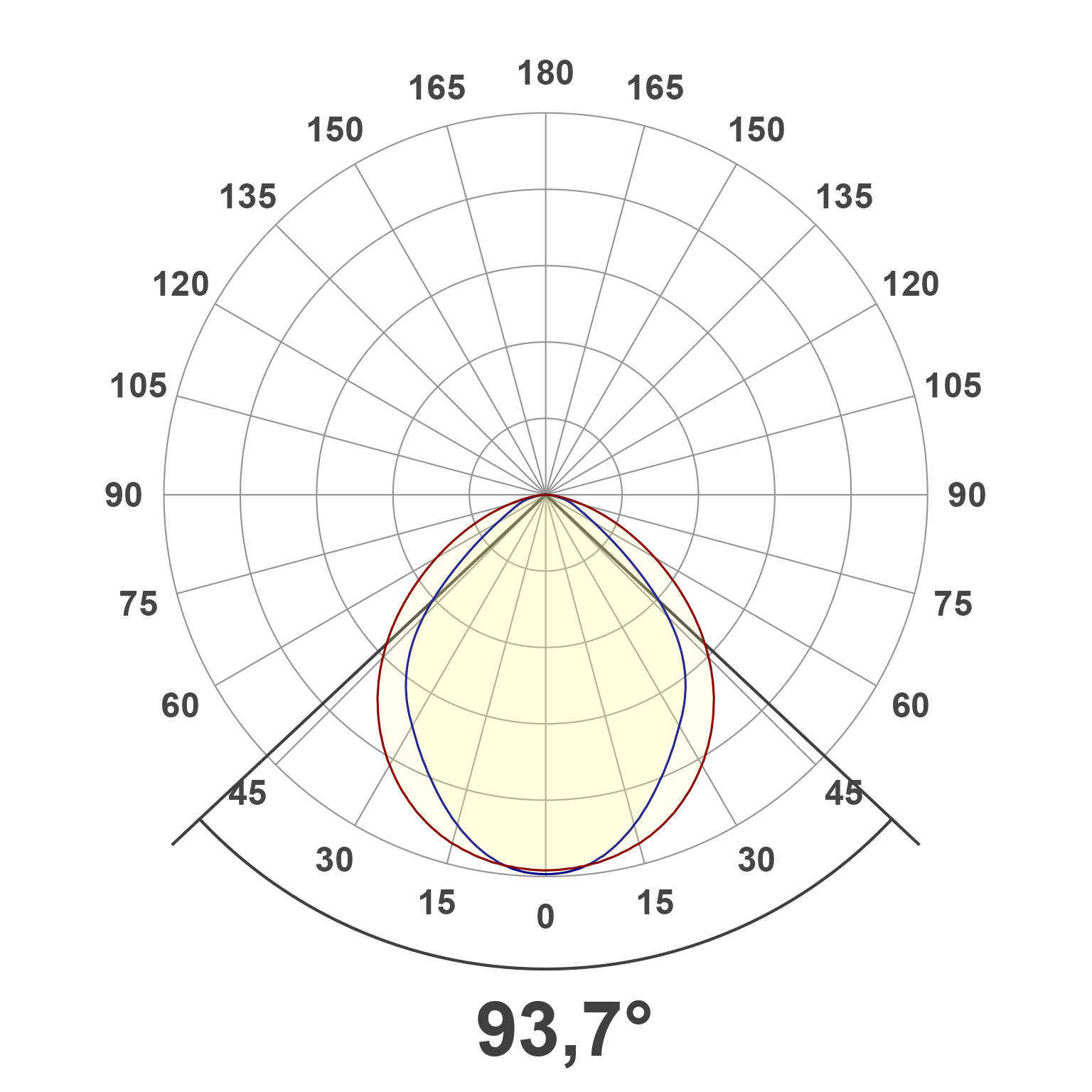

Hallenbeleuchtung mit extrem hoher Lichtausbeute für gewerbliche Anwendungen. Die Leuchte hat eine 1m lange Anschlussleitung mit freien Aderenden. Der Ausstrahlwinkel ist an der Leuchte einstellbar (60°/90°/110°). Die Leuchte kann auch mit einer Eingangsspannung von 185-264V/DC betrieben werden. Der Strahler verfügt über einen Überspannungsschutz von 6kV. Für unterschiedliche Anforderungen ist folgendes Zubehör optional erhältlich: HBL65BM (Dämmerungs- und Bewegungsmelder), HBM65BMHS (Handsender für den Sensor), HBMD110 (0-10V zu DALI Konverter), HBL65BB (Montagebügel, schwenkbar), HBL65SAH (Seilabhängung) und HBL65EPM (Einpunktaufhängung zur Seilabhängung). Die Leuchte verfügt über zwei Dip-Schalter mit denen die Leistung (100W/150W/200W) und die Lichtfarbe (4000K/5000K) eingestellt werden kann. Je nach eingestellter Lichtfarbe, Leistung und Abstrahlwinkel ergeben sich folgende Lumenwerte: 100W bei 60° (4000K 17.579lm / 5000K 17.004lm), 100W bei 90° (4000K 19.000lm / 5000K 18.800lm), 100W bei 110° (4000K 18.800lm / 5000K 18.579lm), 150W bei 60° (4000K 24.450lm / 5000K 22.861lm), 150W bei 90° (4000K 27.900lm / 5000K 27.450lm), 150W bei 110° (4000K 27.450lm / 5000K 26.550lm), 200W bei 60° (4000K 30.491lm / 5000K 27.936lm), 200W bei 90° (4000K 36.000lm / 5000K 35.200lm) und 200W bei 110° (4000K 35.000lm/ 5000K 33.000lm). Die Leuchte ist ballwurfsicher, verfügt über die D-Kennzeichnung und ist für den Dauereinsatz geeignet. Die Lebensdauer beträgt L80B10 bei 50.000h.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | HBL6520025 |
| EAN | 4037293914208 |
| Zolltarifnummer | 9405119090 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.355 m |
| Verpackungsbreite | 0.355 m |
| Verpackungshöhe | 0.125 m |
| Gewicht | 2.85 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schutzart (IP) | IP65 |
| Schutzart (NEMA) | 4 |
| Spannung | 200-240 V/AC + 185-264 V/DC |
| Frequenz | 50/60 Hz |
| Schutzklasse | I |
| Form | rechteckig |
| Montageart | Pendel |
| Länge | 450 mm |
| Breite | 260 mm |
| Höhe/Tiefe | 97 mm |
| Gesamtlänge | 0.45 m |
| Lichtverteiler | ohne |
| Lichtverteilung | symmetrisch |
| Lichtfarbe | weiß |
| Reflektor | ohne |
| Ausstrahlungswinkel einstellbar | Stufen |
| Ausstrahlungswinkel | 110 ° |
| Ausstrahlungswinkel (Bereich) | variabler Ausstrahlungswinkel |
| Werkstoff des Gehäuses | Aluminium |
| Gehäusefarbe | schwarz |
| Schlagfestigkeit | IK08 |
| Ballwurfsicher | Ja |
| Mit Betriebsgerät | Ja |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Austauschbares Betriebsgerät | Nein |
| Anschlussart | sonstige |
| Polzahl | 3 |
| Notlicht | Nein |
| Notstromversorgung integriert | Nein |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24 | Ja |
| Kontaktöffnungsweite des Schaltelements | > 3 |
| Mit Bewegungsmelder | Nein |
| Mit Lichtsensor | Nein |
| Mit Präsenzmelder | Nein |
| Dimmung | 0-10 V |
| Dimmbar | Ja |
| Lichtstromerhalt bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemp. | 80 % |
| IFTTT-Unterstützung verfügbar | Nein |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Höhe | 97 mm |
| Farbe | schwarz |

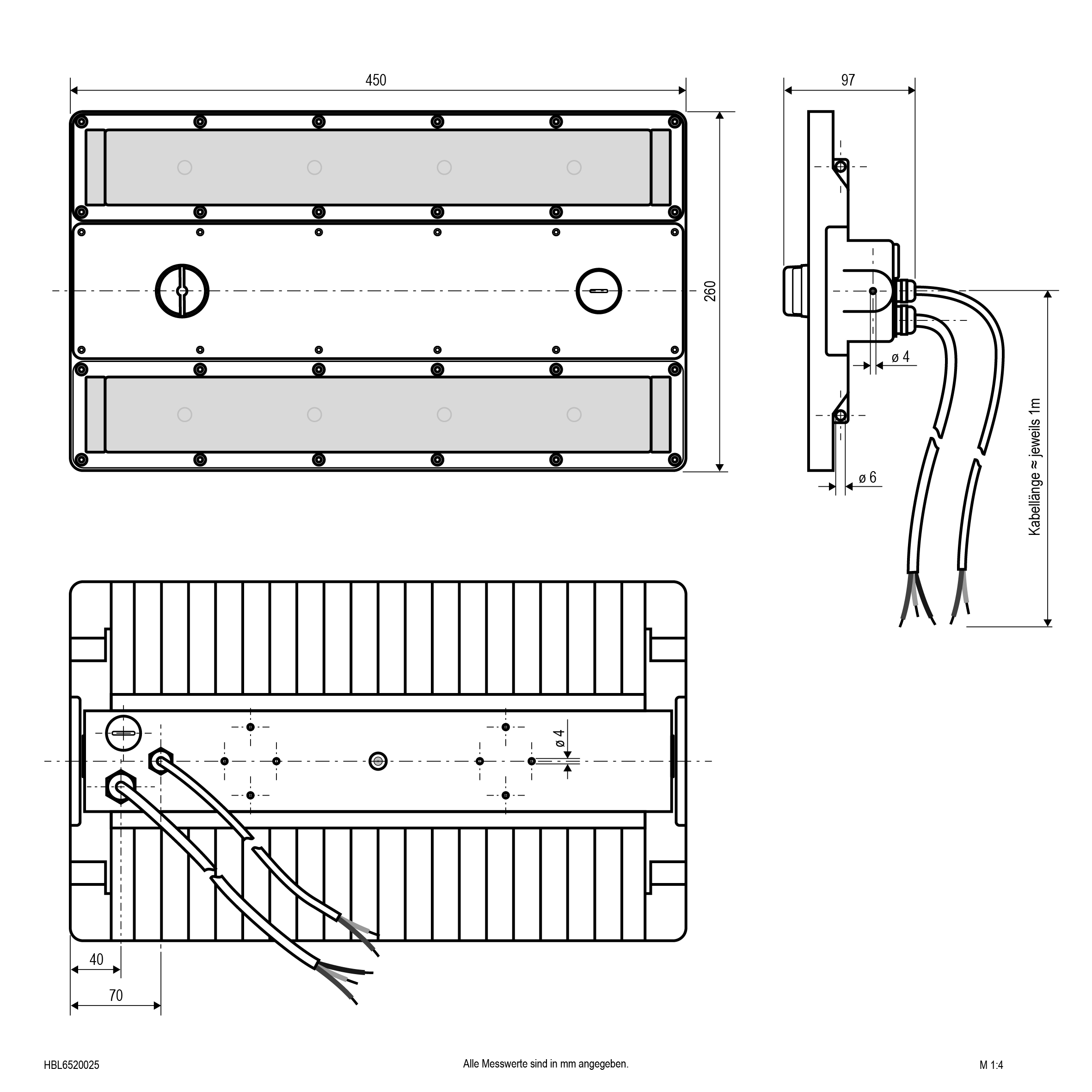

| Abmessung (LxBxH) | 450 x 260 x 97 mm |
| Konstant-Lichtstrom-Regelung | Nein |
| Mit Schutzabdeckung | Ja |
| Lichtstrom einstellbar | Stufen |
| Farbtemperatur – Stufen | 4000, 5000 |
| Farbtemperatur (min./max.) | 4000 - 5000 |
| Farbtemperatur einstellbar | Stufen |
| Systemleistung – Stufen | 100 / 150 / 200 |
| Farbwiedergabeindex CRI (Bereich) | 80-89 |
| Lichtstärke (Berechnung) | 13063 cd |
| Ausstrahlungswinkel (min./max.) | 60 - 110 |
| Mit Fernbedienung | Nein |
| Frequenz - (min./max.) | 50 - 60 |
| Spannungsart | AC |
| Nennspannung | 200 - 240 |
| Systemleistung einstellbar | Stufen |
| Systemleistung – werkseitig | 200 W |
| Lichtstrom – werkseitig | 35000 lm |
| Lichtstrom – Stufen | 18800 , 18579 , 27450 , 26550 , 35000 , 33000 |
| Mit Leuchtmittel | Ja |
| Leuchtmittel | LED nicht austauschbar |
| Lichtausbeute (max.) | 175 lm/W |
| Länge | 0.45 m |
| Bemessungslichtstrom | 35000 lm |
| Mit Abhängung | Nein |
| Systemleistung – Stufen - Anzahl der Werte | 3 |
| Max. Systemleistung | 200 W |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
| Nebenleuchtmittel | Nein |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Vor dem Berühren ist zu prüfen, ob die Abschaltung und Kühlung bereits erfolgt ist.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Bei Anschluss an ein LED-Netzgerät ist auf die richtige Polarität (+ / –) zu achten.
- Die Klemmstellen nicht festverlegter Leitungen sind von Zug und Schub zu entlasten.
- Sollte zum Anschluss der Leuchte keine Schraubklemme verwenden werden, so sind die Vorgaben des Herstellers zum fachgerechten Anschluss der verwendeten Verbindungsklemme maßgebend.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Artikel enthält Federelemente, die unter Vorspannung beim zusammendrücken und abnehmen zu Verletzungen führen können.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Die Einbauleuchte darf nicht durch brennbare Materialien abgedeckt werden.
- Grundsätzlich ist auf eine ordnungsgemäße Kabelführung sowie stabile und zuverlässige Befestigung aller Komponenten zu achten.
- In gewerblichen Einrichtungen sind die UnfaIlverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
- Je nach Art der Montage in Wand, Decke oder Fußboden auf Kabel sowie Gas- und Wasserleitungen achten.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Keine ätzenden oder scheuernden Reinigungs- oder Lösungsmittel verwenden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
- Vor Inbetriebnahme der Leuchte müssen die Technische Gegebenheit geprüft werden. Nullung, Träge Schaltschütze und nicht Galvanisch getrennte Schaltgeräte können die Vorschaltgeräte und Lichtquelle zerstören.
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
