DL-SERIE
Artikelnummer: DL10540
Preis: 49,56 €

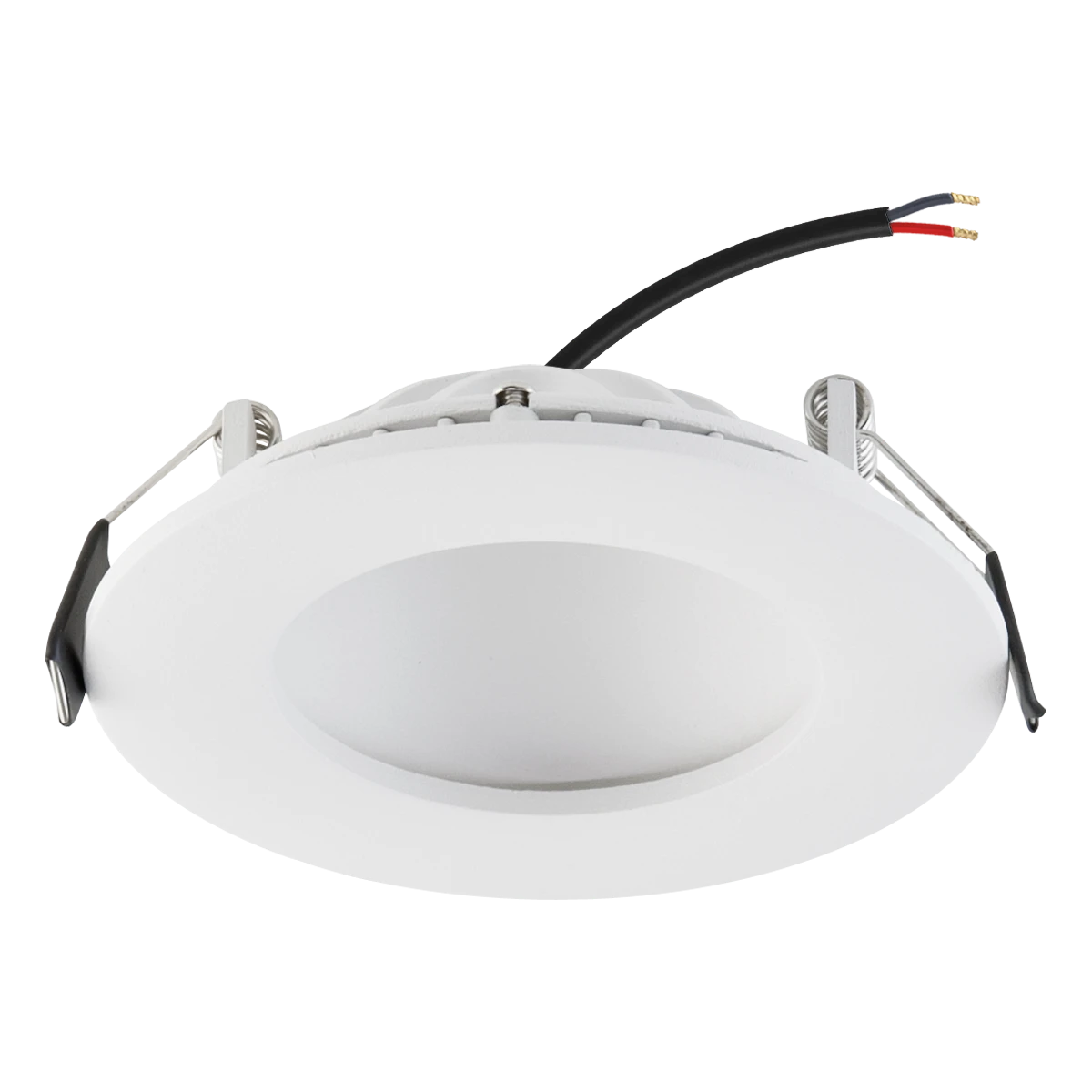

Die LED-Leuchten der DL-Serie sind in verschieden Baugrößen und Leistungen, sowie jeweils in zwei Lichtfarben erhältlich. Dank der besonderen Bauform fügen sich die Leuchte der Serie einerseits harmonisch und unauffällig ins Gesamtbild eines Raumes ein, während andererseits eine sehr homogene Ausleuchtung ohne Blendeffekt gewährleistet ist. Ermöglicht wird dies durch die am unteren Rand angebrachten LED´s, welche indirekt die Kuppel beleuchten, bevor das Licht letztendlich durch die untere Öffnung den Raum erhellt. Da die Leuchten über Konstantstrom betrieben werden müssen mehrere Leuchten in Reihe an einem Netzgerät angeschlossen werden. Außerdem sind die Leuchten dimmbar, wobei die Dimmart je nach verwendetem Netzgerät variiert. Die Gehäusefarbe entspricht RAL9003.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | DL10540 |
| EAN | 4037293403481 |
| Zolltarifnummer | 94051190900 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.14 m |
| Verpackungsbreite | 0.13 m |
| Verpackungshöhe | 0.05 m |
| Gewicht | 0.21 kg |
| Art der Verpackung 1 | Schachtel (CS) |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schutzart (IP) | IP20 |
| Schutzklasse | III |
| Nennstrom | 350 |
| Form | rund |
| Montageart | Einbau |
| Montagerichtung | horizontal |
| Befestigungsmöglichkeit | integriert |
| Befestigungsart | Torsionsfeder |
| Mit Befestigungsmaterial | Ja |
| Anzahl der Befestigungspunkte | 2 |

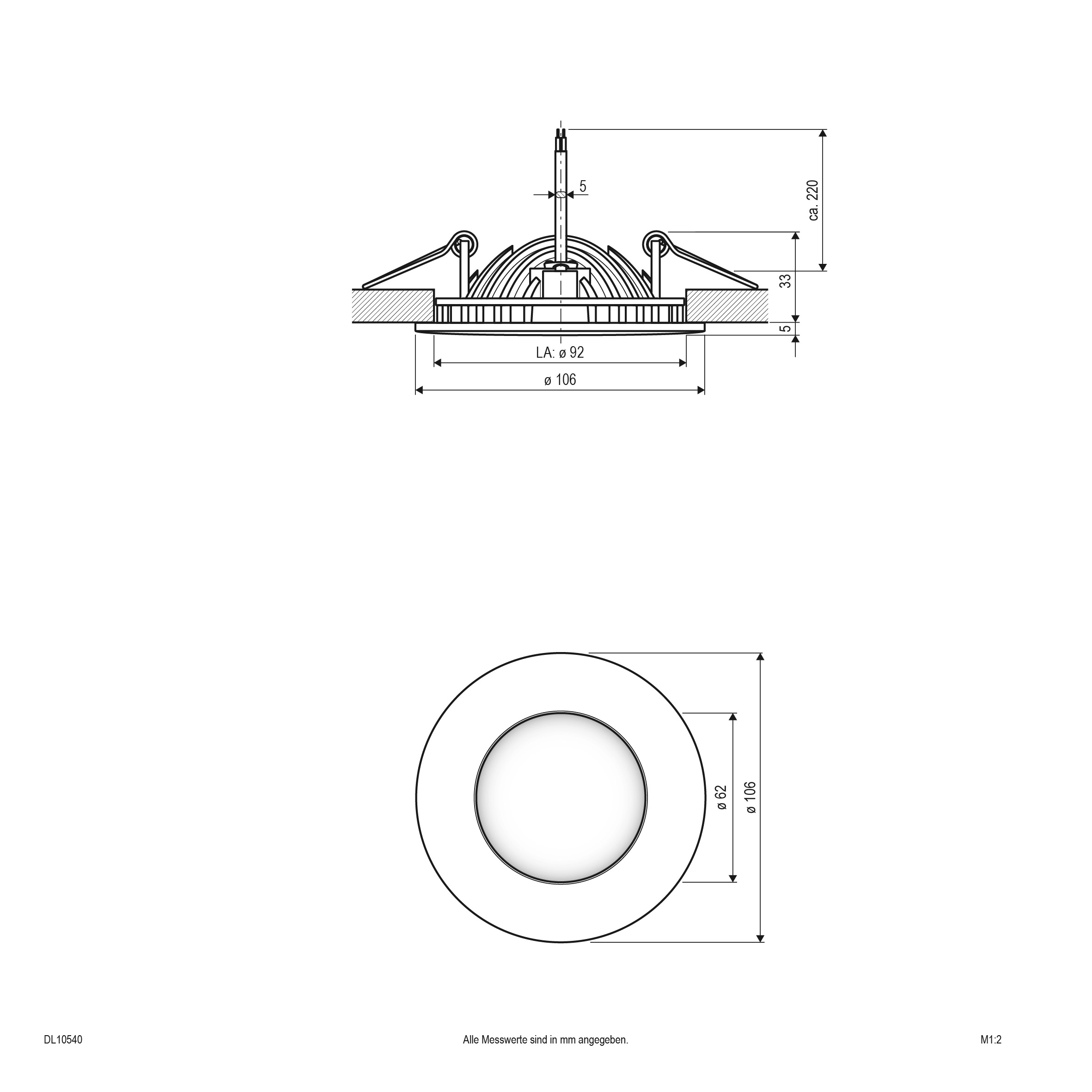

| Außendurchmesser | 106 mm |
| Höhe/Tiefe | 38 mm |
| Gesamtlänge | 0.038 m |
| Einbaudurchmesser – (min./max.) | 92 - 92 |
| Lichtverteiler | Reflektor |
| Lichtverteilung | symmetrisch |
| Lichtfarbe | weiß |
| Reflektorfarbe | weiß |
| Reflektor | matt |
| Ausstrahlungswinkel einstellbar | nein |

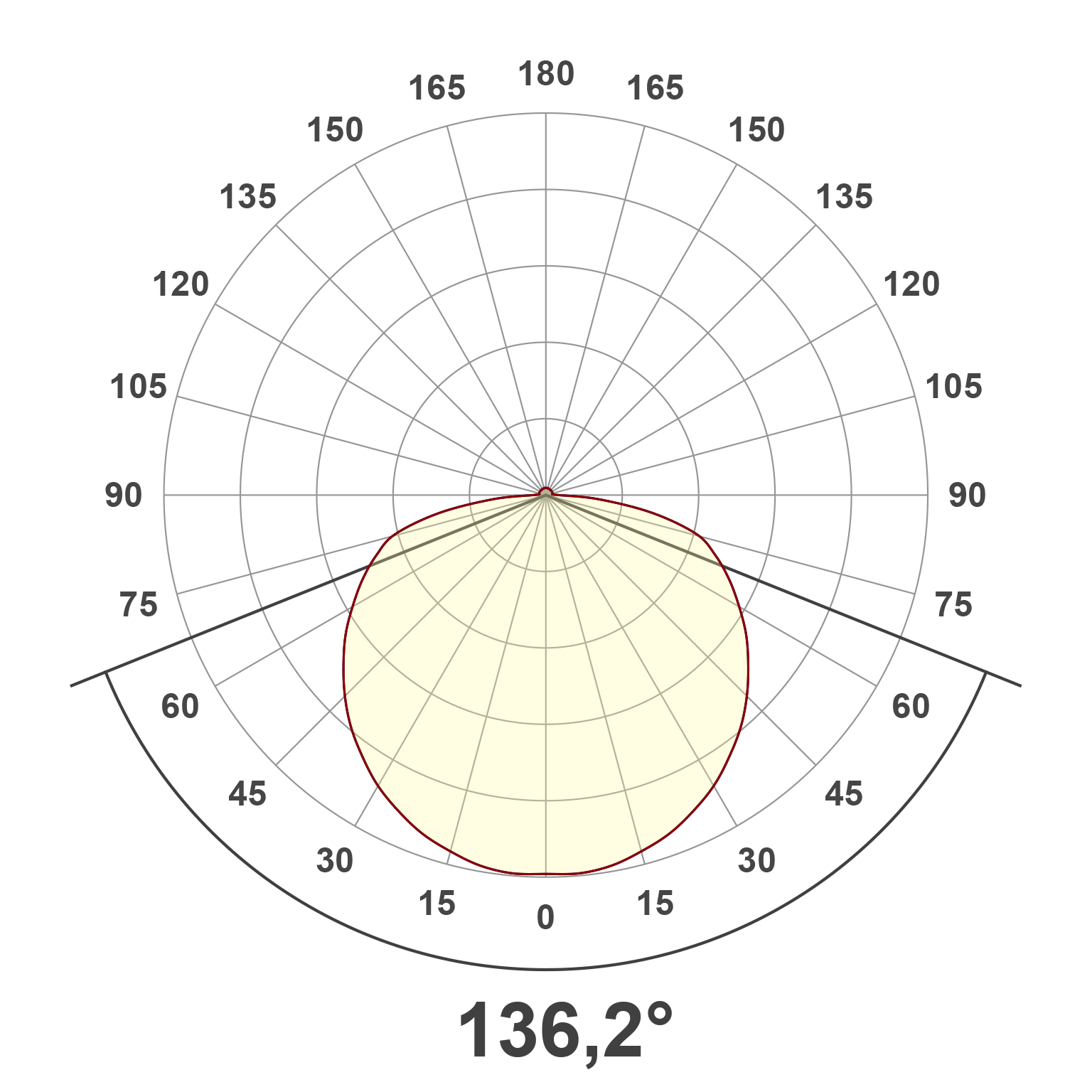

| Ausstrahlungswinkel | 120 ° |
| Ausstrahlungswinkel (Bereich) | extrem breitstrahlend >80° |
| Mit Durchschleiffunktion | Ja |
| Fassung | ohne |
| Werkstoff des Gehäuses | Aluminium |
| Gehäusefarbe | weiß |
| RAL-Nummer (ähnlich) | 9003 |
| Oberflächenschutz | pulverbeschichtet |
| Oberfläche gebürstet | Nein |
| Verstellbarkeit | nicht verstellbar |
| Werkstoff der Abdeckung | ohne |
| Ballwurfsicher | Nein |
| Mit Betriebsgerät | Nein |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Mit Anschlussleitung | Ja |
| Anschlussart | unkonfektionierte Anschlussleitung |
| Art der Verdrahtung | geeignet für Durchgangsverdrahtung |
| Polzahl | 2 |
| Notlicht | Nein |
| Notstromversorgung integriert | Nein |
| Aufbaumontage | Nein |
| Wandmontage | Nein |
| Deckenmontage | Ja |
| Einbaumontage | Ja |
| Pendelaufhängung | Nein |
| Klemmmontage | Nein |
| Podest-/Bodenmontage | Nein |
| Seilsystem | Nein |
| Stromschienenmontage | Nein |
| Traversenmontage | Nein |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24 | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -20 °C … 40 °C |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich | Nein |
| Kontaktöffnungsweite des Schaltelements | > 3 |
| Mit Bewegungsmelder | Nein |
| Mit Lichtsensor | Nein |
| Mit Präsenzmelder | Nein |
| Dimmbar | Ja |
| Umgebendes Produkt nach 2019/2020/EU | Nein |
| IFTTT-Unterstützung verfügbar | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Durchmesser | 106 mm |
| Höhe | 38 mm |
| Farbe | weiß |
| Abmessung (LxBxH) | 106 x 106 x 38 mm |
| Einbauhöhe/-tiefe – (min./max.) | 38 - 38 |
| Konstant-Lichtstrom-Regelung | Nein |
| Nennstrom – Stufen | 350 |
| Nennstrom – werkseitig | 350 mA |
| Austausch-/Entnahmemöglichkeit (Lichtquelle) | bauartbedingt nicht austauschbar |
| Lichtstrom einstellbar | nein |
| Farbtemperatur – Stufen | 4000 |
| Farbtemperatur (min./max.) | 4000 - 4000 |
| Farbtemperatur einstellbar | nein |
| Systemleistung – Stufen | 7 |
| Farbwiedergabeindex CRI (Bereich) | 80-89 |

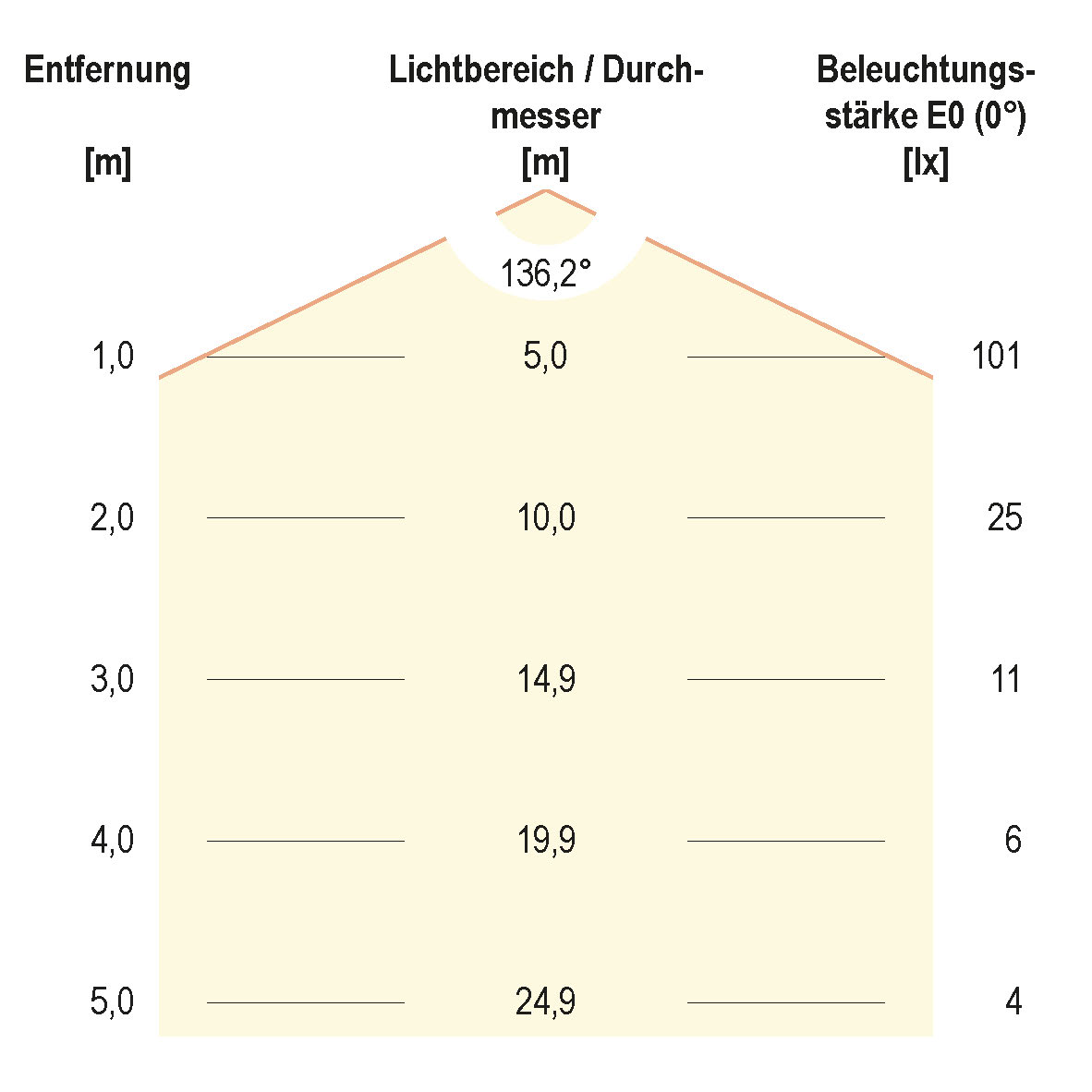

| Lichtstärke (Berechnung) | 116 cd |
| Lichtstärke | 116 cd |
| Einbaudurchmesser | 92 mm |
| Einbauhöhe/-tiefe | 38 mm |
| Systemleistung einstellbar | nein |
| Systemleistung – werkseitig | 7 W |
| Lichtstrom (min./max.) | 363 - 363 |
| Lichtstrom – werkseitig | 363 lm |
| Lichtstrom – Stufen | 363 |
| Farbtemperatur – werkseitig | 4000 K |
| Lichtaustritt | direkt |
| Mit Leuchtmittel | Ja |
| Anzahl der Lichtquellen | 1 |
| Leuchtmittel | LED nicht austauschbar |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 | Nein |
| Lichtausbeute (max.) | 52 lm/W |
| Bemessungslichtstrom | 363 lm |
| Leuchtenlichtausbeute | 51 lm/W |
| Systemleistung – Stufen - Anzahl der Werte | 1 |
| Max. Systemleistung | 7 W |
| CE-Kennzeichnung | Ja |
| Reihenschaltung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Vor dem Berühren ist zu prüfen, ob die Abschaltung und Kühlung bereits erfolgt ist.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Bei Anschluss an ein LED-Netzgerät ist auf die richtige Polarität (+ / –) zu achten.
- Die Klemmstellen nicht festverlegter Leitungen sind von Zug und Schub zu entlasten.
- Sollte zum Anschluss der Leuchte keine Schraubklemme verwenden werden, so sind die Vorgaben des Herstellers zum fachgerechten Anschluss der verwendeten Verbindungsklemme maßgebend.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Artikel enthält Federelemente, die unter Vorspannung beim zusammendrücken und abnehmen zu Verletzungen führen können.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Die Einbauleuchte darf nicht durch brennbare Materialien abgedeckt werden.
- Grundsätzlich ist auf eine ordnungsgemäße Kabelführung sowie stabile und zuverlässige Befestigung aller Komponenten zu achten.
- In gewerblichen Einrichtungen sind die UnfaIlverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
- Je nach Art der Montage in Wand, Decke oder Fußboden auf Kabel sowie Gas- und Wasserleitungen achten.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Keine ätzenden oder scheuernden Reinigungs- oder Lösungsmittel verwenden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
- Vor Inbetriebnahme der Leuchte müssen die Technische Gegebenheit geprüft werden. Nullung, Träge Schaltschütze und nicht Galvanisch getrennte Schaltgeräte können die Vorschaltgeräte und Lichtquelle zerstören.
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
