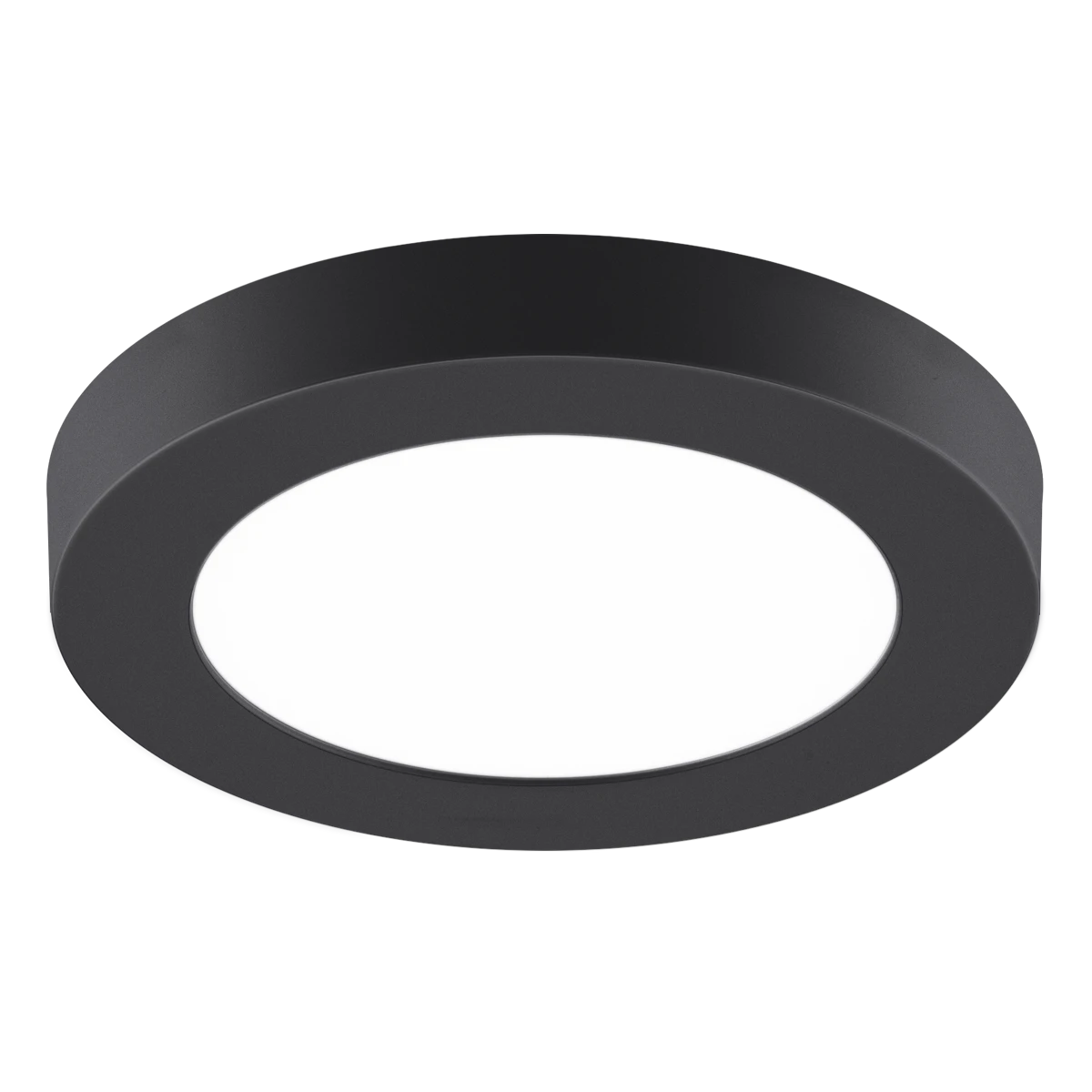

PAVO NEXT
Artikelnummer: NPRV170925
Preis: 39,95 €

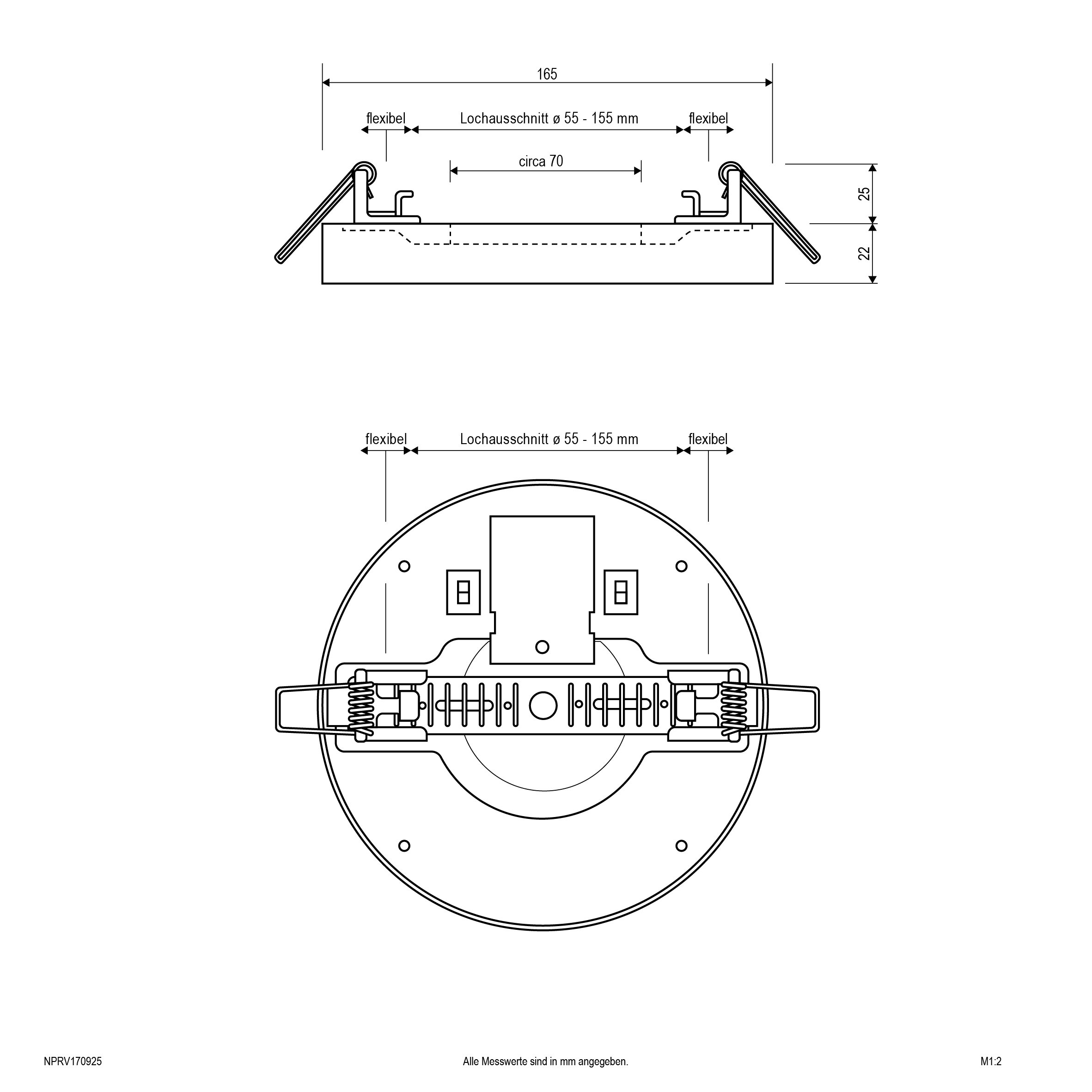

LED Ein- und Anbaupanel für verschiedene Anwendungsbereiche, wie z. B. flächendeckende, aber auch effektvolle Beleuchtungen in Flur, Wohnzimmer, Büro, und vieles mehr. Das Panel ist ausschließlich zur Verwendung im Innenbereich geeignet. Die Haltefedern können durch verschiedene Rasterpunkte auf der Halteschiene verstellt werden, wobei das Ausschnittmaß von 55mm bis 155mm eingestellt werden kann. Mit dem an der Rückseite angebrachten Schaltern kann eine von drei möglichen Farbtemperaturen und zwei möglichen Leistungen eingestellt werden. Die möglichen Farbtemperaturen und daraus resultierenden Lumen sind: 7W 3000K (791lm), 7W 4000K (882lm) und 7W 5700K (826lm), 9W 3000K (990lm), 9W 4000K (1107lm) und 9W 5700K (1035lm). Das Netzgerät ist im Panel verbaut. Die Aufbauhöhe beträgt 22mm.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | NPRV170925 |
| EAN | 4037293914048 |
| Zolltarifnummer | 94051140900 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.21 m |
| Verpackungsbreite | 0.04 m |
| Verpackungshöhe | 0.17 m |
| Gewicht | 0.385 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Durchmesser | 165 mm |
| Höhe | 22 mm |
| Farbe | weiß |
| Spannung | 200-240 V/AC + 178-280 V/DC |
| Frequenz | 50/60 Hz |
| Notlicht | Nein |
| Abmessung (LxBxH) | 165 x 165 x 22 mm |
| Einbauhöhe/-tiefe – (min./max.) | 25 - 25 |
| Schutzklasse | II |
| Schutzart (IP) | IP44 |
| Schalterdose | Nein |
| Konstant-Lichtstrom-Regelung | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -20 °C … 40 °C |
| Kontaktöffnungsweite des Schaltelements | > 3 |
| Form | rund |
| Montagerichtung | horizontal und vertikal |
| Befestigungsmöglichkeit | integriert |
| Befestigungsart | Torsionsfeder, Befestigung mit Schraube |
| Anzahl der Befestigungspunkte | 2 |
| Mit Befestigungsmaterial | Ja |
| Dimmbar | Nein |
| IFTTT-Unterstützung verfügbar | Nein |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Casambi | Nein |
| Montageart | Aufbau/Einbau |
| Anschlussart | sonstige |
| Außendurchmesser | 165 mm |
| Höhe/Tiefe | 22 mm |
| Einbaudurchmesser – (min./max.) | 55 - 155 |
| Lichtverteiler | Diffusorlinse/-optik/-panel |
| Lichtverteilung | symmetrisch |
| Lichtfarbe | weiß |
| Ausstrahlungswinkel einstellbar | nein |
| Ausstrahlungswinkel | 110 ° |
| Ausstrahlungswinkel (Bereich) | extrem breitstrahlend >80° |
| Fassung | ohne |
| Werkstoff des Gehäuses | Kunststoff |
| Gehäusefarbe | weiß |
| Verstellbarkeit | nicht verstellbar |
| Werkstoff der Abdeckung | Kunststoff |
| Beschaffenheit der Abdeckung | opal |
| Farbe der Abdeckung | weiß |
| Mit Betriebsgerät | Ja |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Austauschbares Betriebsgerät | Nein |
| Polzahl | 2 |
| Notstromversorgung integriert | Nein |
| Aufbaumontage | Ja |
| Wandmontage | Ja |
| Deckenmontage | Ja |
| Einbaumontage | Ja |
| Pendelaufhängung | Nein |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24 | Nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich | Nein |
| Mit Bewegungsmelder | Nein |
| Mit Lichtsensor | Nein |
| Mit Präsenzmelder | Nein |
| Lichtstromerhalt bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemp. | 80 % |
| Mitgeliefertes Zubehör | Montagebügel |
| Spannungsart | AC |
| Lichtstrom einstellbar | Stufen |
| Farbtemperatur – Stufen | 3000, 4000, 5700 |
| Farbtemperatur (min./max.) | 3000 - 5700 |
| Farbtemperatur einstellbar | Stufen |
| Systemleistung – Stufen | 7 / 9 |
| Farbwiedergabeindex CRI (Bereich) | 80-89 |
| Lichtstärke (Berechnung) | 413 cd |
| Mit Fernbedienung | Nein |
| Frequenz - (min./max.) | 50 - 60 |
| Nennspannung | 200 - 240 |
| Systemleistung einstellbar | Stufen |
| Systemleistung – werkseitig | 9 W |
| Bemessungslichtstrom | 1107 lm |
| Lichtstrom – Stufen | 791 , 882 , 826 , 990 , 1107 , 1035 |
| Farbtemperatur – werkseitig | 5700 K |
| Lichtaustritt | direkt |
| Mit Leuchtmittel | Ja |
| Leuchtmittel | LED nicht austauschbar |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 | Nein |
| Lichtausbeute (max.) | 123 lm/W |
| Einbaudurchmesser | 105 mm |
| Einbauhöhe/-tiefe | 25 mm |
| Lichtstrom (min./max.) | 791 - 1107 |
| Lichtbandkonfiguration | Nein |
| Mit Luftschlitzen | Nein |
| Max. Systemleistung | 9 W |
| Systemleistung – Stufen - Anzahl der Werte | 2 |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Artikel enthält Federelemente, die unter Vorspannung beim zusammendrücken und abnehmen zu Verletzungen führen können.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Bei Anschluss an ein LED-Netzgerät ist auf die richtige Polarität (+ / –) zu achten.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Die Einbauleuchte darf nicht durch brennbare Materialien abgedeckt werden.
- Die Klemmstellen nicht festverlegter Leitungen sind von Zug und Schub zu entlasten.
- Grundsätzlich ist auf eine ordnungsgemäße Kabelführung sowie stabile und zuverlässige Befestigung aller Komponenten zu achten.
- In gewerblichen Einrichtungen sind die UnfaIlverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
- Je nach Art der Montage in Wand, Decke oder Fußboden auf Kabel sowie Gas- und Wasserleitungen achten.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Keine ätzenden oder scheuernden Reinigungs- oder Lösungsmittel verwenden.
- Sollte zum Anschluss der Leuchte keine Schraubklemme verwenden werden, so sind die Vorgaben des Herstellers zum fachgerechten Anschluss der verwendeten Verbindungsklemme maßgebend.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
- Vor Inbetriebnahme der Leuchte müssen die Technische Gegebenheit geprüft werden. Nullung, Träge Schaltschütze und nicht Galvanisch getrennte Schaltgeräte können die Vorschaltgeräte und Lichtquelle zerstören.
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Vor dem Berühren ist zu prüfen, ob die Abschaltung und Kühlung bereits erfolgt ist.
