FLAT OUT
Artikelnummer: ADR300125
Preis: 196,95 €

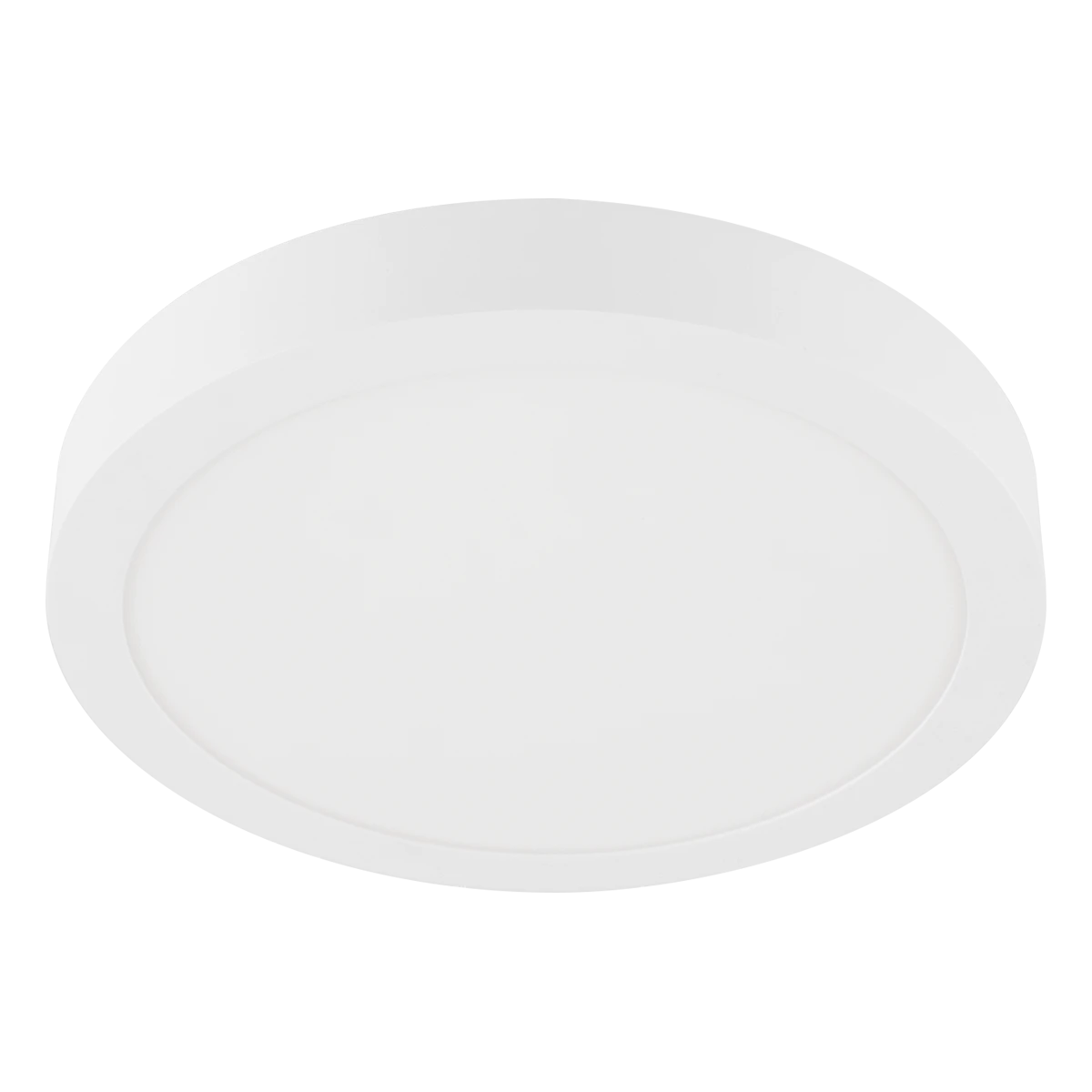

LED Anbaupanel für verschiedene Anwendungsbereiche, wie z. B. flächendeckende, aber auch effektvolle Beleuchtungen in Flur, Wohnzimmer, Büro, und vieles mehr. Durch den großflächigen Lichtaustritt wird dabei immer eine sehr homogene Ausleuchtung des Raumes erreicht. Der Lightguide und Diffusor ist aus vergilbungsfreiem PMMA gefertigt. Die Leuchte kann auch mit einer Eingangsspannung von 170-250V/DC betrieben werden. Mit dem am Kabel angebrachten Schalter kann eine der zwei Lichtfarben eingestellt werden. Die möglichen Farbtemperaturen und daraus resultierenden Lumen sind: 3000K (2324lm), 4000K (2632lm). Das mitgelieferte Netzgerät kann entweder über DALI oder Push-L gedimmt werden. L80B20 bei 50.000h. Protokoll: DT6, DALI2.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | ADR300125 |
| EAN | 4037293154307 |
| Zolltarifnummer | 94051190900 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.34 m |
| Verpackungsbreite | 0.34 m |
| Verpackungshöhe | 0.06 m |
| Gewicht | 1.8 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|

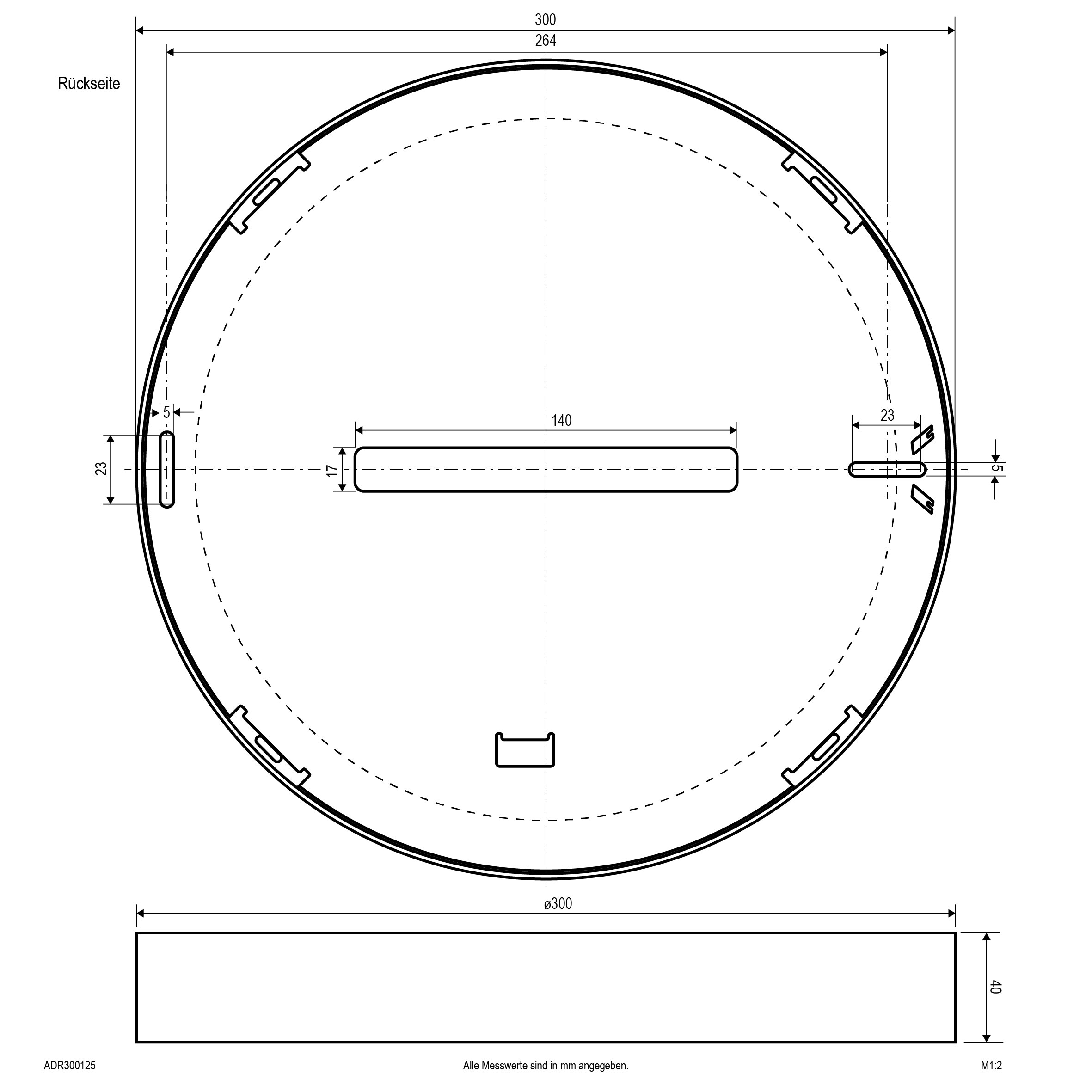

| Durchmesser | 300 mm |
| Höhe | 40 mm |
| Farbe | weiß |
| Schutzart (IP) | IP44 |
| Schutzart (NEMA) | 12 |
| Spannung | 220-240 V/AC + 170-250 V/DC |
| Frequenz | 50/60 Hz |
| Schutzklasse | I |
| Nennstrom | 700 |
| Form | rund |
| Außendurchmesser | 300 mm |
| Höhe/Tiefe | 40 mm |
| Lichtverteiler | Diffusorlinse/-optik/-panel |
| Lichtverteilung | symmetrisch |
| Lichtfarbe | weiß |
| Ausstrahlungswinkel einstellbar | nein |

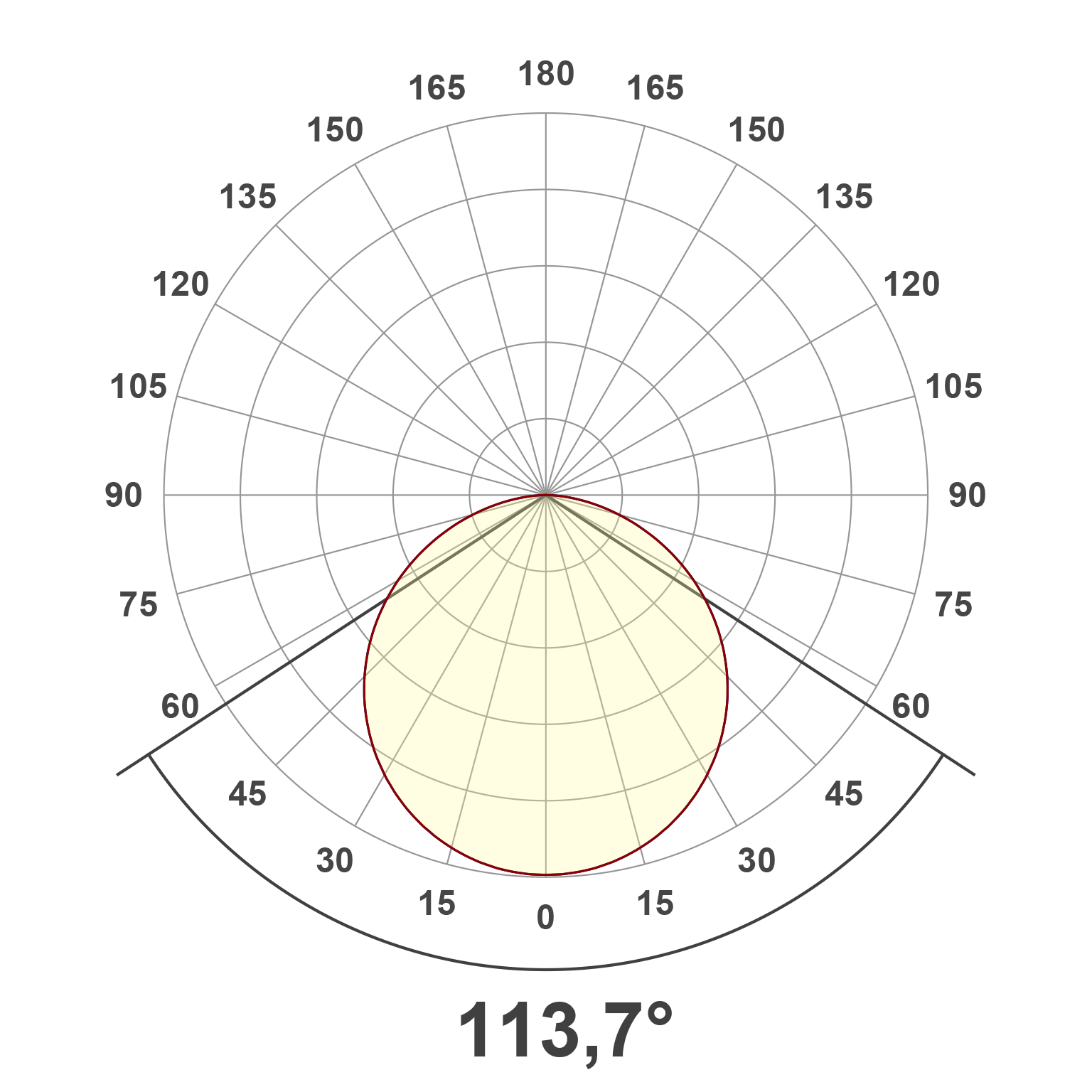

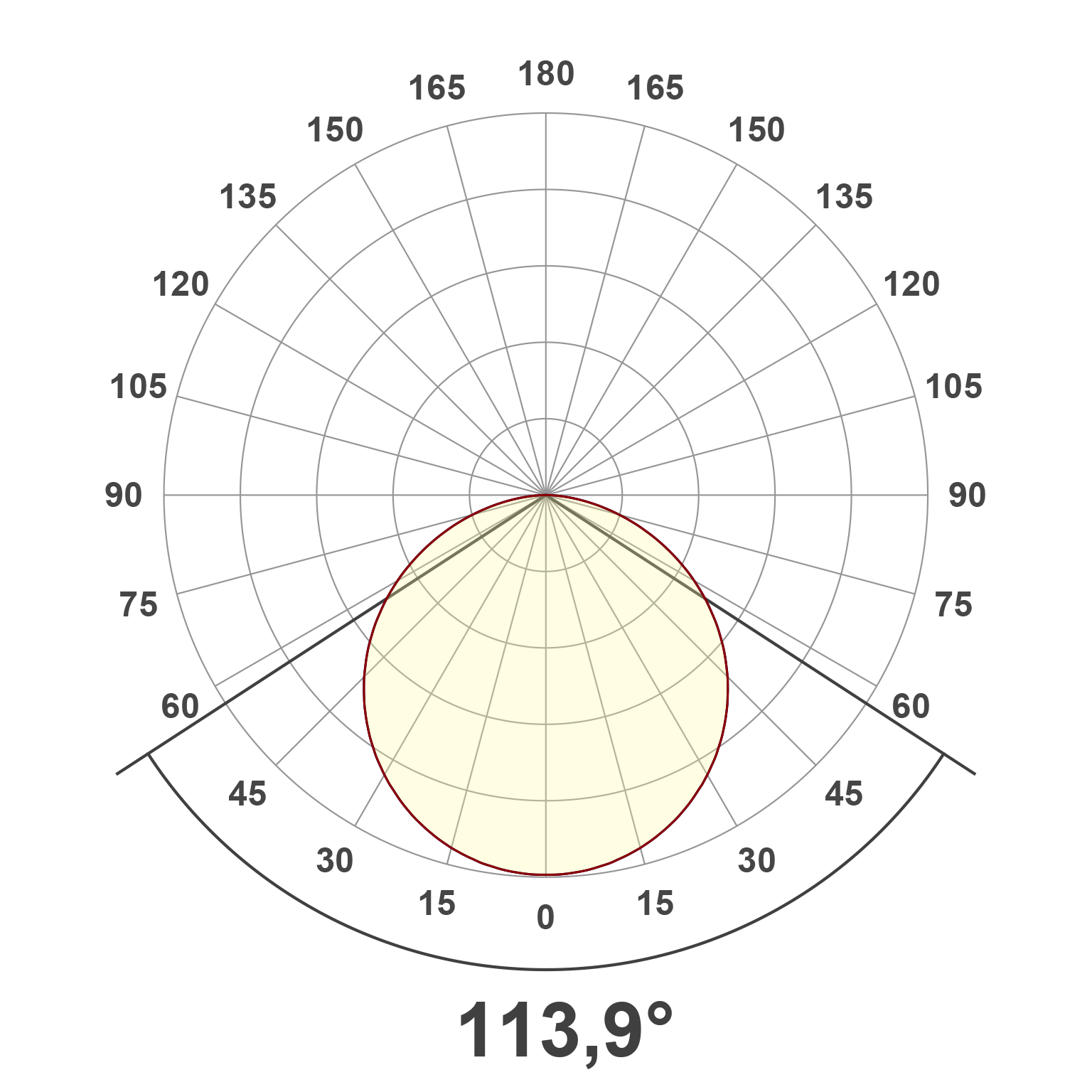

| Ausstrahlungswinkel | 115 ° |
| Ausstrahlungswinkel (Bereich) | extrem breitstrahlend >80° |
| Fassung | ohne |
| Mit Durchschleiffunktion | Ja |
| Werkstoff des Gehäuses | Aluminium |
| Gehäusefarbe | weiß |
| Verstellbarkeit | nicht verstellbar |
| Werkstoff der Abdeckung | Kunststoff opal |
| Beschaffenheit der Abdeckung | opal |
| Farbe der Abdeckung | weiß |
| Ballwurfsicher | Nein |
| Mit Betriebsgerät | Ja |
| Betriebsgerät | LED-Betriebsgerät stromgesteuert |
| Austauschbares Betriebsgerät | Ja |
| Anschlussart | Steckklemme |
| Art der Verdrahtung | geeignet für Durchgangsverdrahtung |
| Polzahl | 5 |
| Notlicht | Ja |
| Notstromversorgung integriert | Nein |
| Aufbaumontage | Ja |
| Wandmontage | Ja |
| Deckenmontage | Ja |
| Einbaumontage | Nein |
| Pendelaufhängung | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -20 °C … 45 °C |
| Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" nach EN 60598-2-24 | Nein |
| Abdeckung der Leuchte mit Wärmedämmmaterial möglich | Nein |
| Mit Lichtsensor | Nein |
| Kontaktöffnungsweite des Schaltelements | > 3 |
| Mit Bewegungsmelder | Nein |
| Dimmung | DALI, DALI-2 mit Push-button |
| Dimmbar | Ja |
| Lichtstromerhalt bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemp. | 80 % |
| IFTTT-Unterstützung verfügbar | Nein |
| Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 | nicht erforderlich |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Frequenz - (min./max.) | 50 - 60 |
| Abmessung (LxBxH) | 300 x 300 x 40 mm |
| Konstant-Lichtstrom-Regelung | Nein |
| Kompatibel mit Casambi | Nein |
| Spannungsart | AC |
| Lichtaustritt | direkt |
| Lichtstrom einstellbar | Stufen |
| Farbtemperatur einstellbar | Stufen |
| Farbtemperatur – Stufen | 3000, 4000 |
| Farbtemperatur (min./max.) | 3000 - 4000 |
| Systemleistung – Stufen | 28 |
| Farbwiedergabeindex CRI (Bereich) | 80-89 |
| Farbkonsistenz (McAdam-Ellipse) | SDCM3 |
| Lichtstärke (Berechnung) | 905 cd |
| Lichtstärke | 905 cd |
| Systemleistung einstellbar | nein |
| Systemleistung – werkseitig | 28 W |
| Max. Systemleistung | 28 W |
| Bemessungslichtstrom | 2632 lm |
| Lichtstrom (min./max.) | 2324 - 2632 |
| Lichtstrom – werkseitig | 2632 lm |
| Farbtemperatur – werkseitig | 4000 K |
| Anzahl der Lichtquellen | 1 |
| Mit Leuchtmittel | Ja |
| Leuchtmittel | LED nicht austauschbar |
| Lichtausbeute (max.) | 94 lm/W |
| Lichtstrom – Stufen | 2324 , 2632 |
| Leuchtenlichtausbeute | 94 lm/W |
| Nennspannung | 220 - 240 |
| Bildschirmarbeitsplatztauglich nach EN 12464-1 | Nein |
| Lichtbandkonfiguration | Nein |
| Mit Luftschlitzen | Nein |
| Oberflächenschutz Gehäuse | pulverbeschichtet |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
| Systemleistung – Stufen - Anzahl der Werte | 1 |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Artikel enthält Federelemente, die unter Vorspannung beim zusammendrücken und abnehmen zu Verletzungen führen können.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Bei Anschluss an ein LED-Netzgerät ist auf die richtige Polarität (+ / –) zu achten.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Die Einbauleuchte darf nicht durch brennbare Materialien abgedeckt werden.
- Die Klemmstellen nicht festverlegter Leitungen sind von Zug und Schub zu entlasten.
- Grundsätzlich ist auf eine ordnungsgemäße Kabelführung sowie stabile und zuverlässige Befestigung aller Komponenten zu achten.
- In gewerblichen Einrichtungen sind die UnfaIlverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
- Je nach Art der Montage in Wand, Decke oder Fußboden auf Kabel sowie Gas- und Wasserleitungen achten.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Keine ätzenden oder scheuernden Reinigungs- oder Lösungsmittel verwenden.
- Sollte zum Anschluss der Leuchte keine Schraubklemme verwenden werden, so sind die Vorgaben des Herstellers zum fachgerechten Anschluss der verwendeten Verbindungsklemme maßgebend.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
- Vor Inbetriebnahme der Leuchte müssen die Technische Gegebenheit geprüft werden. Nullung, Träge Schaltschütze und nicht Galvanisch getrennte Schaltgeräte können die Vorschaltgeräte und Lichtquelle zerstören.
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Vor dem Berühren ist zu prüfen, ob die Abschaltung und Kühlung bereits erfolgt ist.
