HSD

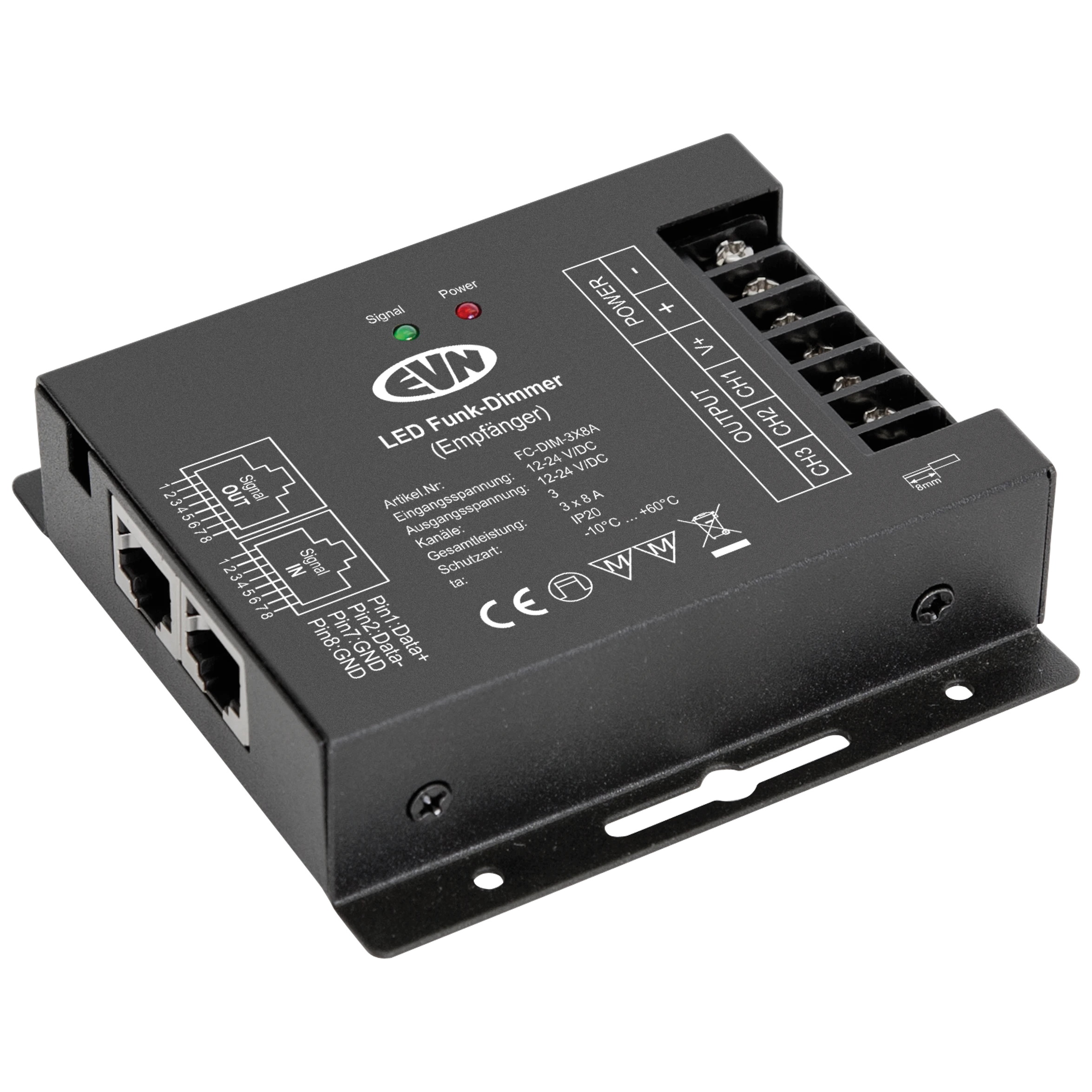

Funk-Dimmer-Empfänger für Unicolor-LED-Leuchten. Geeignet für Leuchten mit einer Betriebsspannung von 12 und 24V/DC. Die tatsächlich zu verwendende Eingangsspannung ist abhängig von der benötigten Spannung der zu dimmenden Leuchten. 1x Eingang für 12-24V/DC, 3x Ausgang für 12-24V/DC, sowie 2x RJ45-Anschluss für Master-Slave-Anwendungen. Somit bietet der Controller zwei Möglichkeiten für größere Anlagen: Entweder wird das Steuersignal sekundärseitig mittels Repeater erweitert, oder es werden mehrere Controller über die RJ45-Anschlusse als Master-Slave verbunden. Die Ausgänge werden alle synchron gedimmt. Die Schraubklemmen sind für Kabel bis max. 2,5mm² geeignet. Technische Daten: ta: -10°C - 60°C, tc: 60°C, max. Ausgangsleistung je Kanal: 8A, 96W bei 12V/DC und 192W bei 24V/DC. Kompatible Funk-Dimmer-Sender: WP-DIM-WW-CW-w, HS-DIM-WW-CW.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | FCDIM3X8A |
| EAN | 4037293004374 |
| Zolltarifnummer | 85269200900 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.1 m |
| Verpackungsbreite | 0.09 m |
| Verpackungshöhe | 0.03 m |
| Gewicht | 0.21 kg |
| Art der Verpackung 1 | Schachtel (CS) |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Länge | 91 mm |
| Breite | 90 mm |
| Höhe | 25 mm |
| Ausführung | dynamisch |
| Spannung | 12-24 V/DC |
| Ausgangsspannung | 12.00 - 24.00 V/DC |

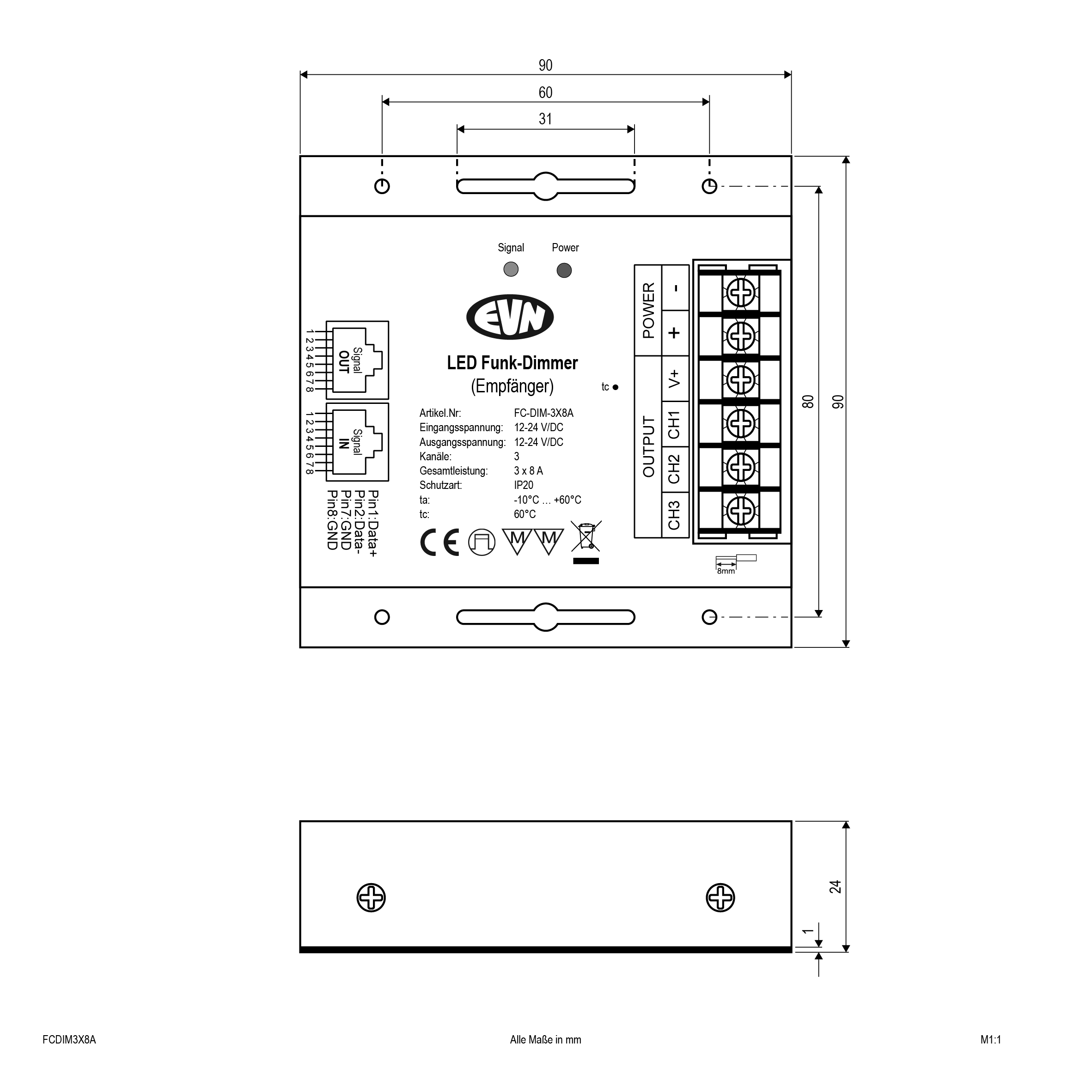

| Abmessung (LxBxH) | 91 x 90 x 25 mm |
| Schutzklasse | III |
| Schutzart (IP) | IP20 |
| Außengebrauch | Nein |
| Gehäuse | Metallgehäuse |
| Mit Anschlussleitung | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -10 °C … 60 °C |
| Gehäusetemperatur (tc) | 60 °C |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Spannungsart | DC |
| Eingangsspannung 1 | 12 - 24 |
| Ausgangsspannung - (min./max.) | 12.00 - 24.00 |
| Länge | 0.091 m |
| Einbau | Ja |
| Aufbau | Ja |
| DIN-Schienenmontage | Nein |
| Anzahl der Farbkanäle | 1 |
| Art der Steuerung | sonstige |
| Programmierbar | Nein |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Ein Nichtbeachten der richtigen Einstellung kann zur Zerstörung der Lichtquelle führen.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
