DALW

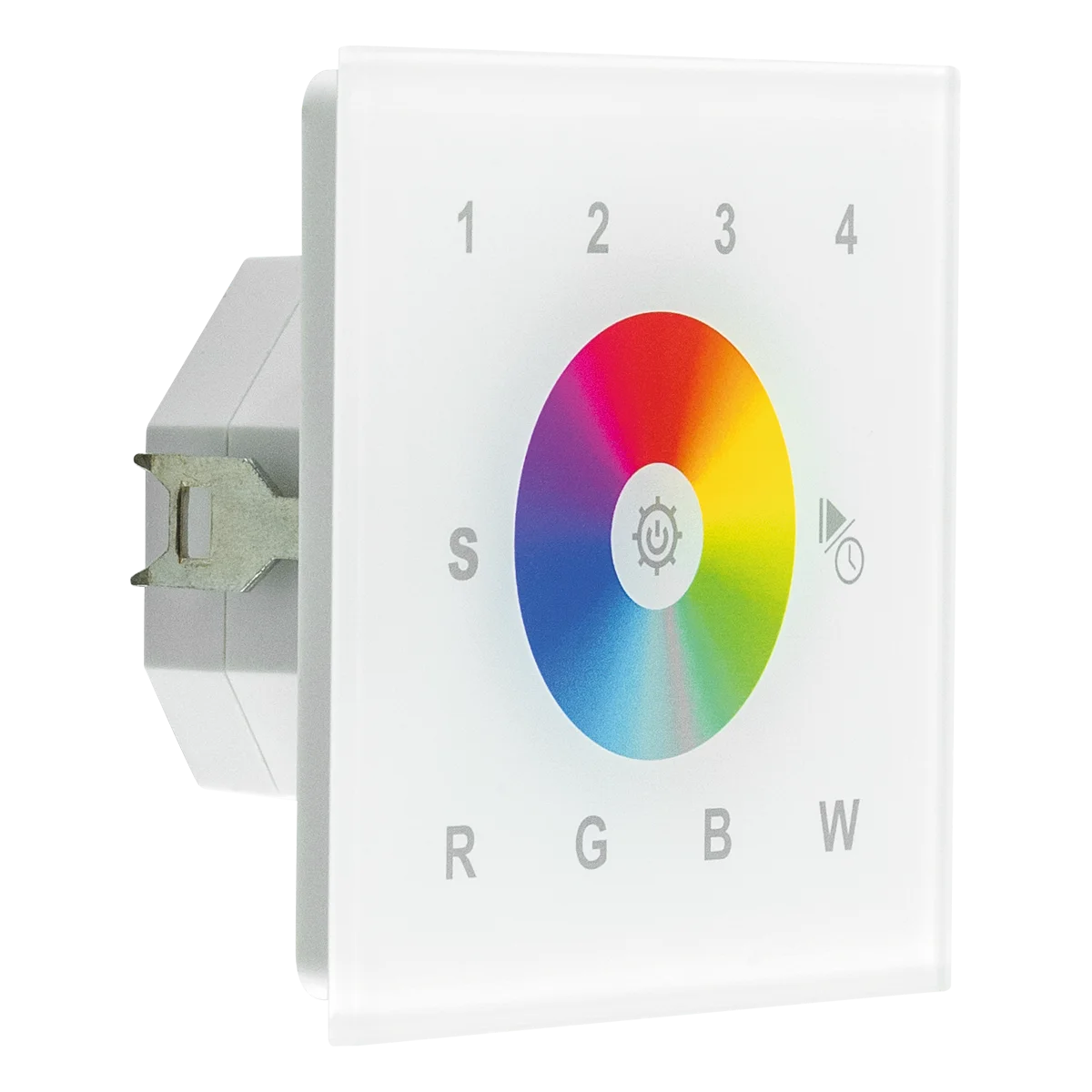

Mit dem DALI-Wandpanel können bis zu vier Kanäle angesteuert werden. Da es sich um ein RGBW-Wandpanel handelt, sind je Kanal vier DALI Adressen nötig. Die unterschiedlichen Farben können über das Touch-Wheel eingestellt werden, ebenso können die Farben Rot, Grün, Blau und Weiß aber auch einzeln zu- und abgeschaltet werden. Zusätzlich zu den zehn gespeicherten Farbwechsel-Programmen ist es möglich je Kanal bis zu vier Lichtszenen zu speichern. Natürlich ist auch das Dimmen mit dem Panel möglich. Da das Wandpanel als BUS-Geber fungiert ist der Einsatz der DALI Basisstation optional möglich, jedoch nicht zwingend nötig. Bei Betrieb als BUS-Geber (ohne DALI Basisstation) erfolgt der Anschluss an 230V, wobei maximal 50 Teilnehmer über ein Wandpanel gesteuert werden können. Außerdem können 3 weitere Wandpanel in das System mit eingebunden werden, welche über die BUS-Spannung des ersten Wandpanel (BUS-Geber) betrieben werden. Bei Betrieb mit der DALI Basisstation können max. 4 Wandpanel je Basisstation eingesetzt werden. Hierbei dürfen die Wandpanel nicht über 230V, sondern ausschließlich über die BUS-Spannung der DALI Basisstation betrieben werden. Darüber Hinaus besteht die Möglichkeit zwei Wandpanel über 230V in einem System zu betreiben, wobei nur eines der Wandpanel als BUS-Geber fungiert. Hierdurch können bis zu 100 Teilnehmer (50 je Panel) angesteuert werden. In dieses System können zwei zusätzliche Wandpanel über die BUS-Spannung mit eingebunden werden, wobei die steuerbare Teilnehmeranzahl unverändert bleibt. Die Montage ist ohne Probleme auf Schalterdosen möglich. Bitte beachten: Das Panel sendet einen Broadcast-Befehl, welcher alle Komponenten innerhalb eines BUS-Systems auf lineares Dimmen umstellt. Diese Funktion kann nicht abgeschaltet werden.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | DALWPRGBW |
| EAN | 4037293014700 |
| Zolltarifnummer | 85371098990 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.12 m |
| Verpackungsbreite | 0.11 m |
| Verpackungshöhe | 0.05 m |
| Gewicht | 0.22 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|

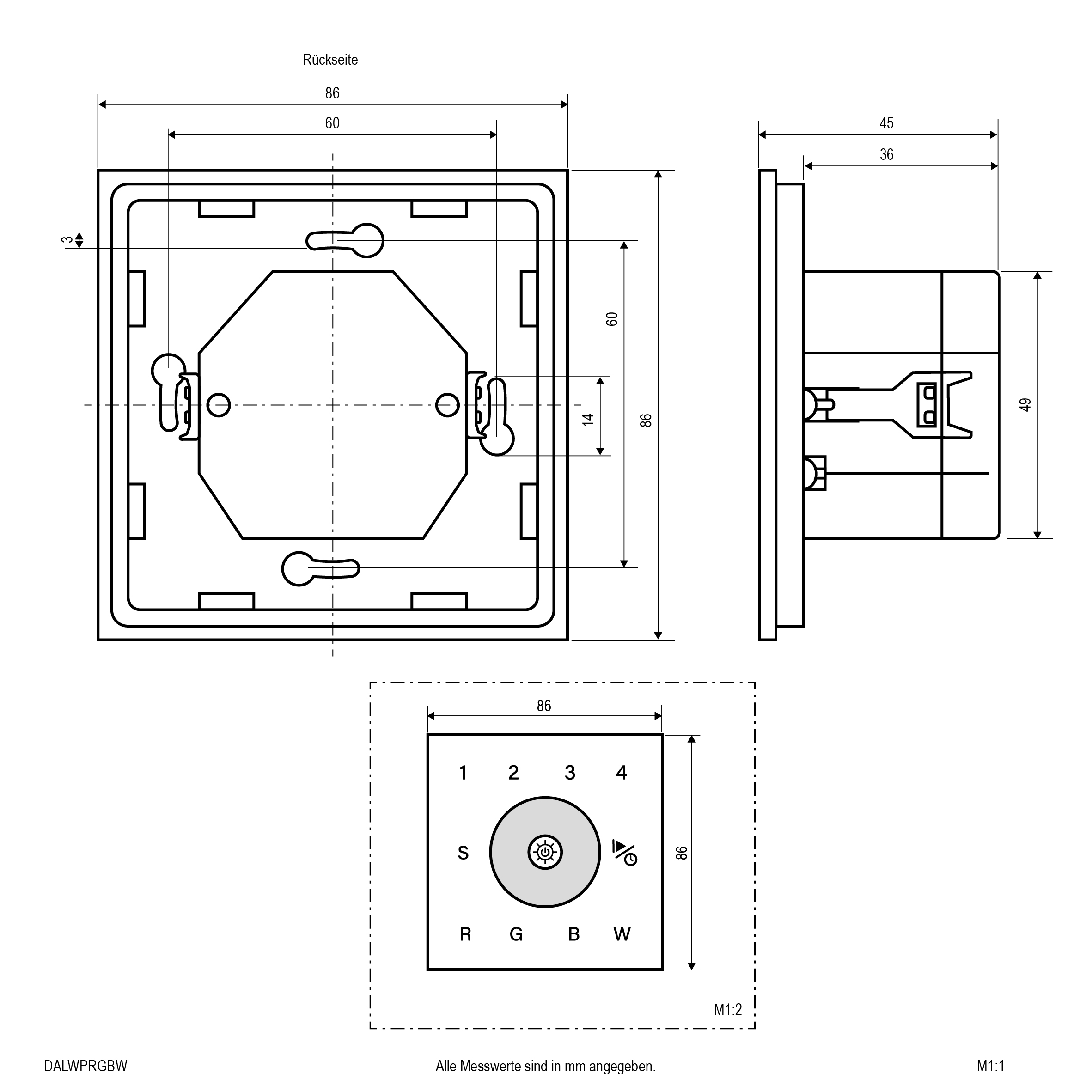

| Länge | 86 mm |
| Breite | 86 mm |
| Höhe | 45 mm |
| Ausführung | dynamisch |
| Spannung | 100-240 V/AC |
| Frequenz | 50/60 Hz |
| Abmessung (LxBxH) | 86 x 86 x 45 mm |
| Schutzklasse | II |
| Schutzart (IP) | IP20 |
| Außengebrauch | Nein |
| Schalterdose | Ja |
| Gehäuse | Kunststoffgehäuse |
| Mit Anschlussleitung | Nein |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Spannungsart | AC |
| Eingangsspannung 1 | 100 - 240 |
| Frequenz - (min./max.) | 50 - 60 |
| Länge | 0.086 m |
| Einbau | Ja |
| Aufbau | Nein |
| DIN-Schienenmontage | Nein |
| Anzahl der Farbkanäle | 4 |
| Art der Steuerung | DALI |
| Programmierbar | Ja |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Ein Nichtbeachten der richtigen Einstellung kann zur Zerstörung der Lichtquelle führen.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
