DALPD8

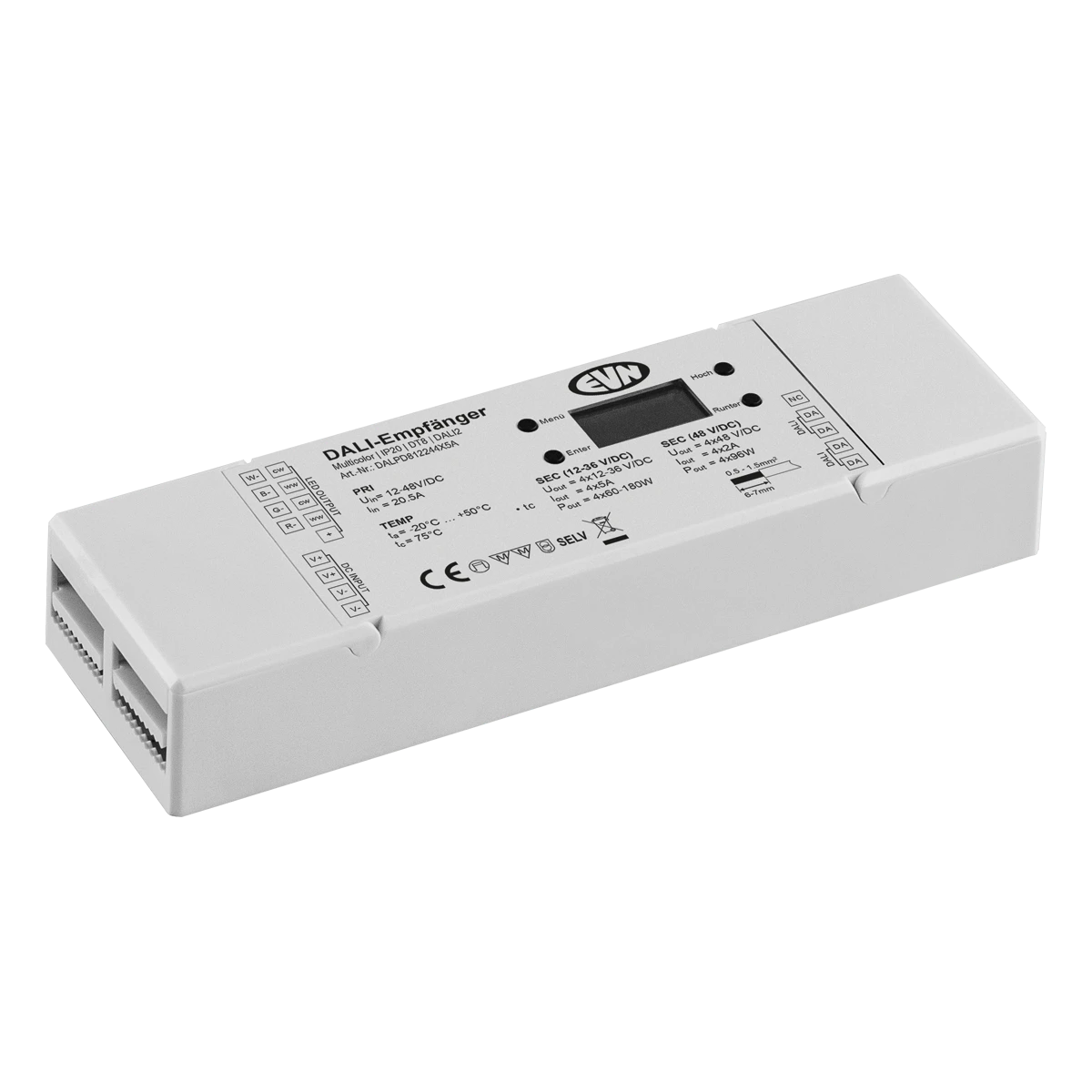

Der DALI-Multicolor-Empfänger kann für Unicolor-, Tunable-White-, RGB-, und RGBW-Leuchten verwendet werden. Dank des Protokolls DT8 wird für jede der vorgenannten Verwendungsmöglichkeiten nur eine DALI-Adresse belegt. Geeignet für LED-Leuchten mit 12, 24, 36 und 48V/DC Betriebsspannung. Die tatsächliche Eingangsspannung ist abhängig von der benötigten Spannung der zu versorgenden Leuchten. Anschlüsse: 1x Eingang, so wie 1x Ausgang für DALI-Bus für Durchgangsverdrahtung, 1x Eingang, so wie 1x Ausgang für 12-48V/DC für Spannungsversorgung zur Durchgangsverdrahtung und 4x Ausgang. Die Schraubklemmen sind für Kabel von 0,5mm² - 1,5mm² geeignet. Technische Daten: ta: -20°C - 50°C, tc: 75°C, max. Ausgangsleistung je Kanal: 5A bei 12-36V/DC, 2A bei 48V/DC (60W bei 12V/DC, 120W bei 24V/DC, 180W bei 36V/DC und 96W bei 48V/DC). Protokoll: DT8, DALI2.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | DALPD812244X5A |
| EAN | 4037293023245 |
| Zolltarifnummer | 85371098990 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.18 m |
| Verpackungsbreite | 0.06 m |
| Verpackungshöhe | 0.04 m |
| Gewicht | 0.16 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|

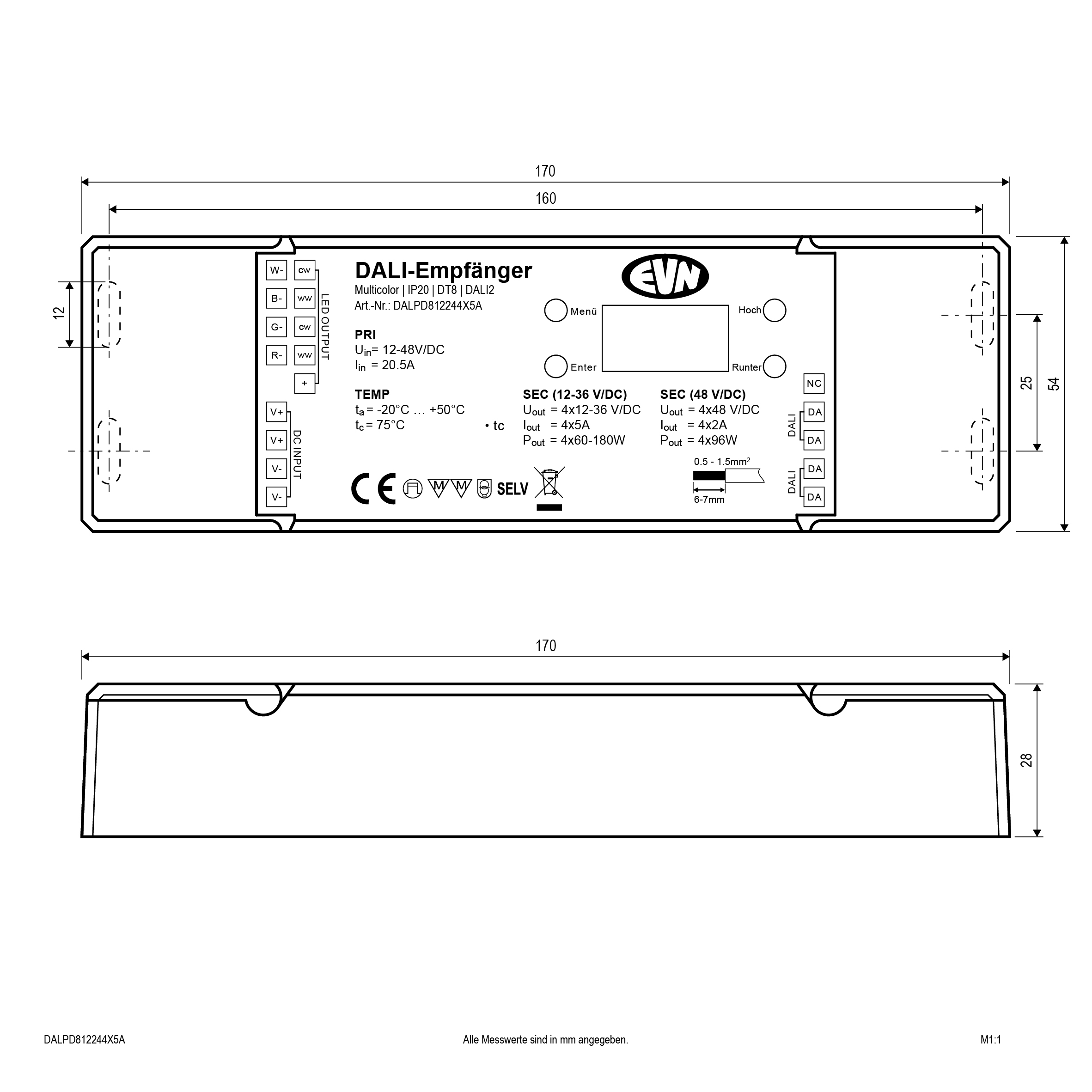

| Länge | 168 mm |
| Breite | 54 mm |
| Höhe | 29 mm |
| Ausführung | dynamisch |
| Farbe | weiß |
| Spannung | 12-48 V/DC |
| Ausgangsspannung | 12.00 - 48.00 V/DC |
| Abmessung (LxBxH) | 168 x 54 x 29 mm |
| Schutzklasse | III |
| Schutzart (IP) | IP20 |
| Außengebrauch | Nein |
| Gehäuse | Kunststoffgehäuse |
| Mit Anschlussleitung | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -20 °C … 50 °C |
| Gehäusetemperatur (tc) | 75 °C |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Gehäusefarbe | weiß |
| Spannungsart | DC |
| Eingangsspannung 1 | 12 - 48 |
| Ausgangsspannung - (min./max.) | 12.00 - 48.00 |
| Länge | 0.168 m |
| Einbau | Ja |
| Aufbau | Ja |
| DIN-Schienenmontage | Nein |
| Anzahl der Farbkanäle | 4 |
| Art der Steuerung | DALI |
| Programmierbar | Ja |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Ein Nichtbeachten der richtigen Einstellung kann zur Zerstörung der Lichtquelle führen.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
