DALPD1

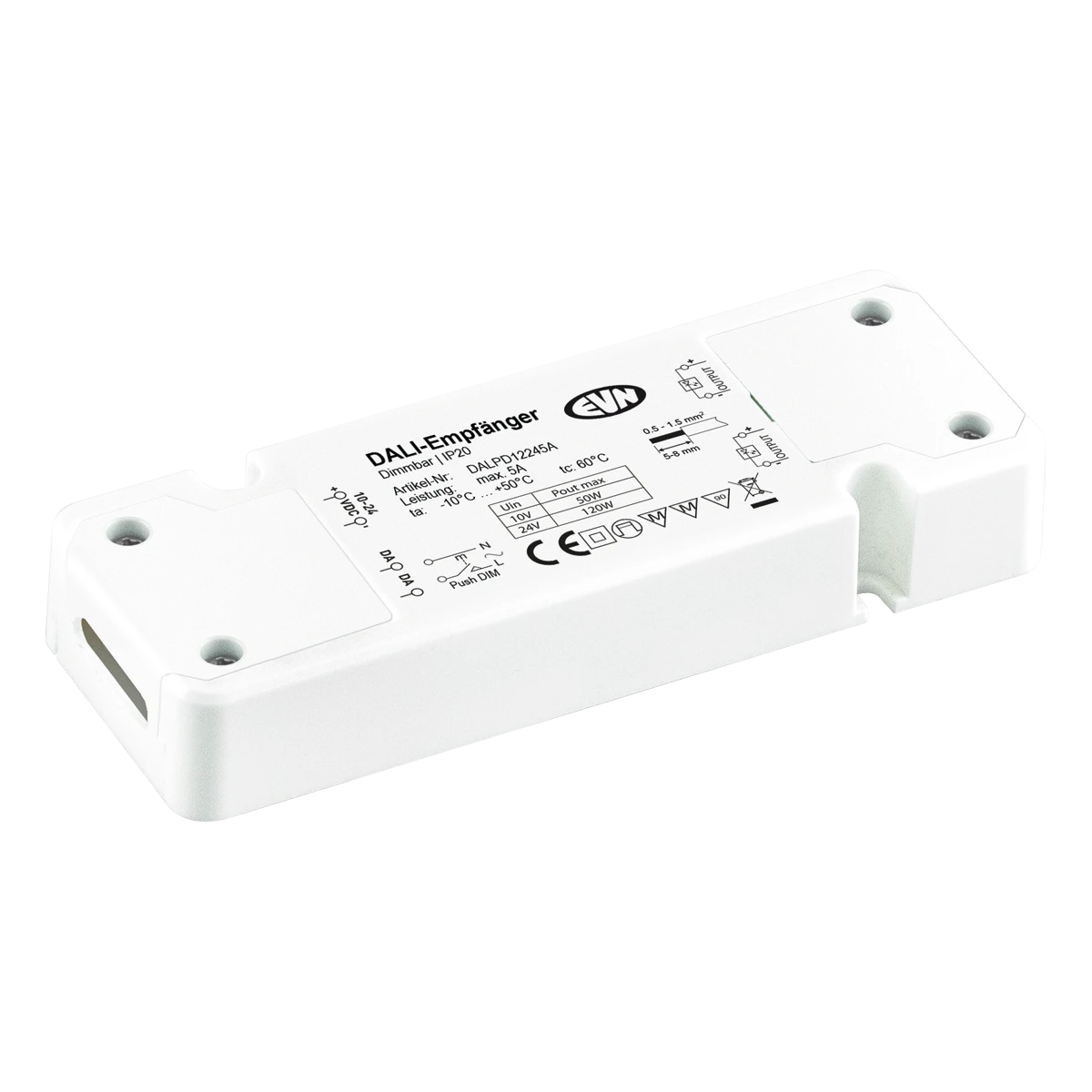

Der DALI-Dimmer-Controller kann für Unicolor Leuchten von 10-24V/DC verwendet werden und benötigt eine DALI-Adresse (automatische Adressen Einstellung). Die tatsächliche Eingangsspannung ist abhängig von der benötigten Spannung der zu versorgenden Leuchten. Der Dimmer kann wahlweise auch über Push-L gedimmt werden, jedoch ist in diesem Fall keine zeitgleiche Steuerung über DALI möglich. Anschlüsse: 1x Eingang für 10-24V/DC, 1x Eingang für DALI-BUS (wahlweise Push-L), 1x Ausgang für 10-24V/DC, max. 5A. Zur einfacheren Installation stehen sekundärseitig 2 Klemmstellen zur Verfügung, somit können beim Anschluss mehrerer Leuchten diese auf die beiden Klemmstellen aufgeteilt werden. Die Schraubklemmen sind für Kabel von 0,5mm² - 1,5mm² geeignet. Technische Daten: ta: -20°C - 50°C, tc: 60°C. Protokoll: DT6, DALI1.
Informationen
| Eigenschaft | Wert |
|---|---|
| Artikelnummer | DALPD12245A |
| EAN | 4037293023207 |
| Zolltarifnummer | 85371098990 |
| Mindestbestellmenge | 1 |
| Verpackungslänge | 0.12 m |
| Verpackungsbreite | 0.05 m |
| Verpackungshöhe | 0.03 m |
| Gewicht | 0.06 kg |
| Art der Verpackung 1 | Schachtel (CS) |
| Garantie | 5 Jahre Garantie |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Länge | 116 mm |
| Breite | 42 mm |
| Höhe | 18 mm |
| Ausführung | dynamisch |
| Spannung | 10-24 V/DC |
| Ausgangsspannung | 10.00 - 24.00 V/DC |

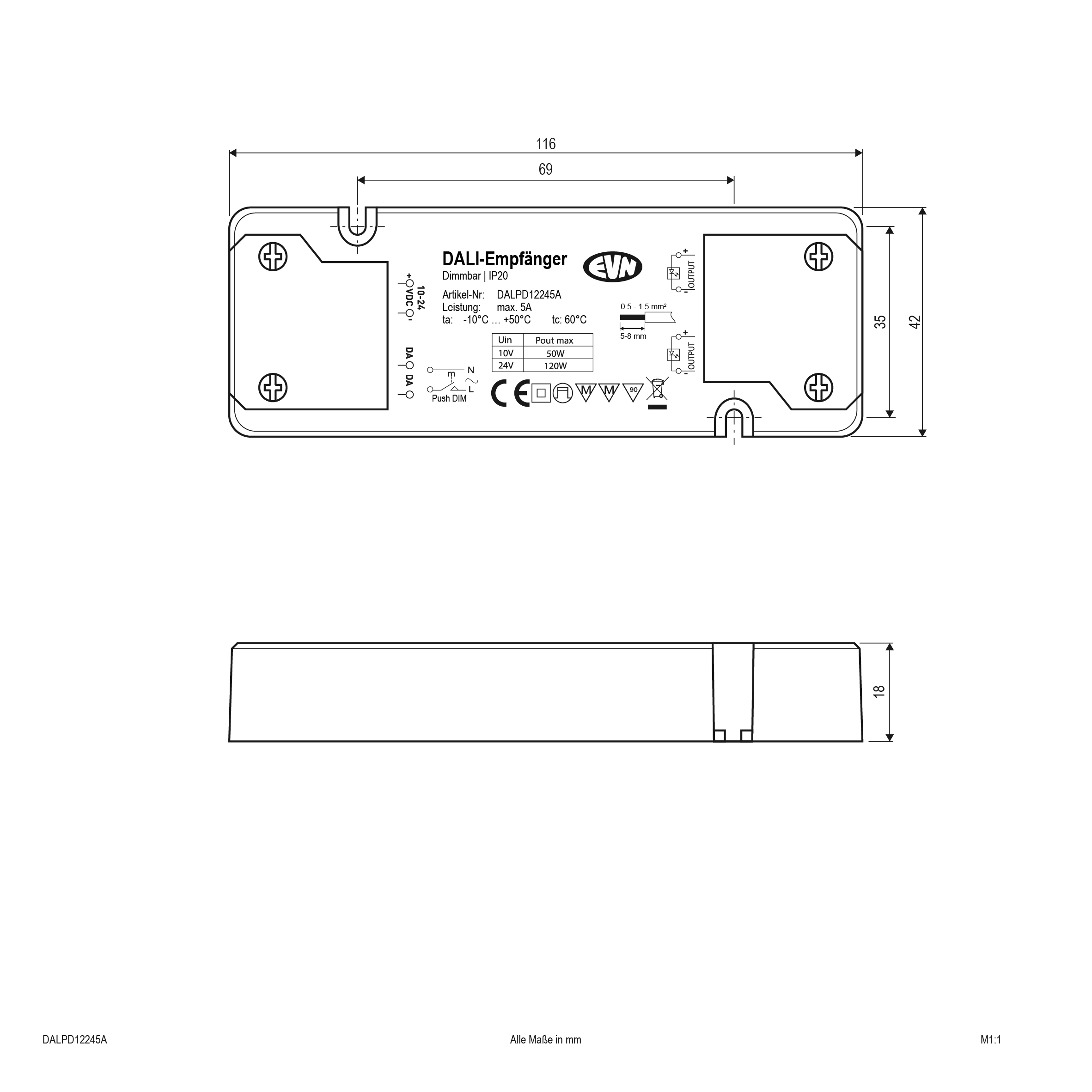

| Abmessung (LxBxH) | 116 x 42 x 18 mm |
| Schutzklasse | III |
| Schutzart (IP) | IP20 |
| Außengebrauch | Nein |
| Gehäuse | Kunststoffgehäuse |
| Mit Anschlussleitung | Nein |
| Bemessungsumgebungstemperatur - solidarisiert | -20 °C … 50 °C |
| Gehäusetemperatur (tc) | 60 °C |
| Bedienung über Bluetooth | Nein |
| Kompatibel mit Apple HomeKit | Nein |
| Kompatibel mit Google Assistant | Nein |
| Kompatibel mit Amazon Alexa | Nein |
| Spannungsart | DC |
| Eingangsspannung 1 | 10 - 24 |
| Ausgangsspannung - (min./max.) | 10.00 - 24.00 |
| Länge | 0.116 m |
| Einbau | Nein |
| Aufbau | Ja |
| DIN-Schienenmontage | Nein |
| Anzahl der Farbkanäle | 1 |
| Art der Steuerung | DALI |
| Programmierbar | Ja |
| CE-Kennzeichnung | Ja |
| WEEE-Kennzeichnung | Ja |
Downloads
Produkt anfragen
Sicherheit
- Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
- Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
- Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
- Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
- Der Artikel darf nur außerhalb der Verpackung betrieben werden.
- Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
- Ein Nichtbeachten der richtigen Einstellung kann zur Zerstörung der Lichtquelle führen.
- Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
- Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
- Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
- Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
- Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
