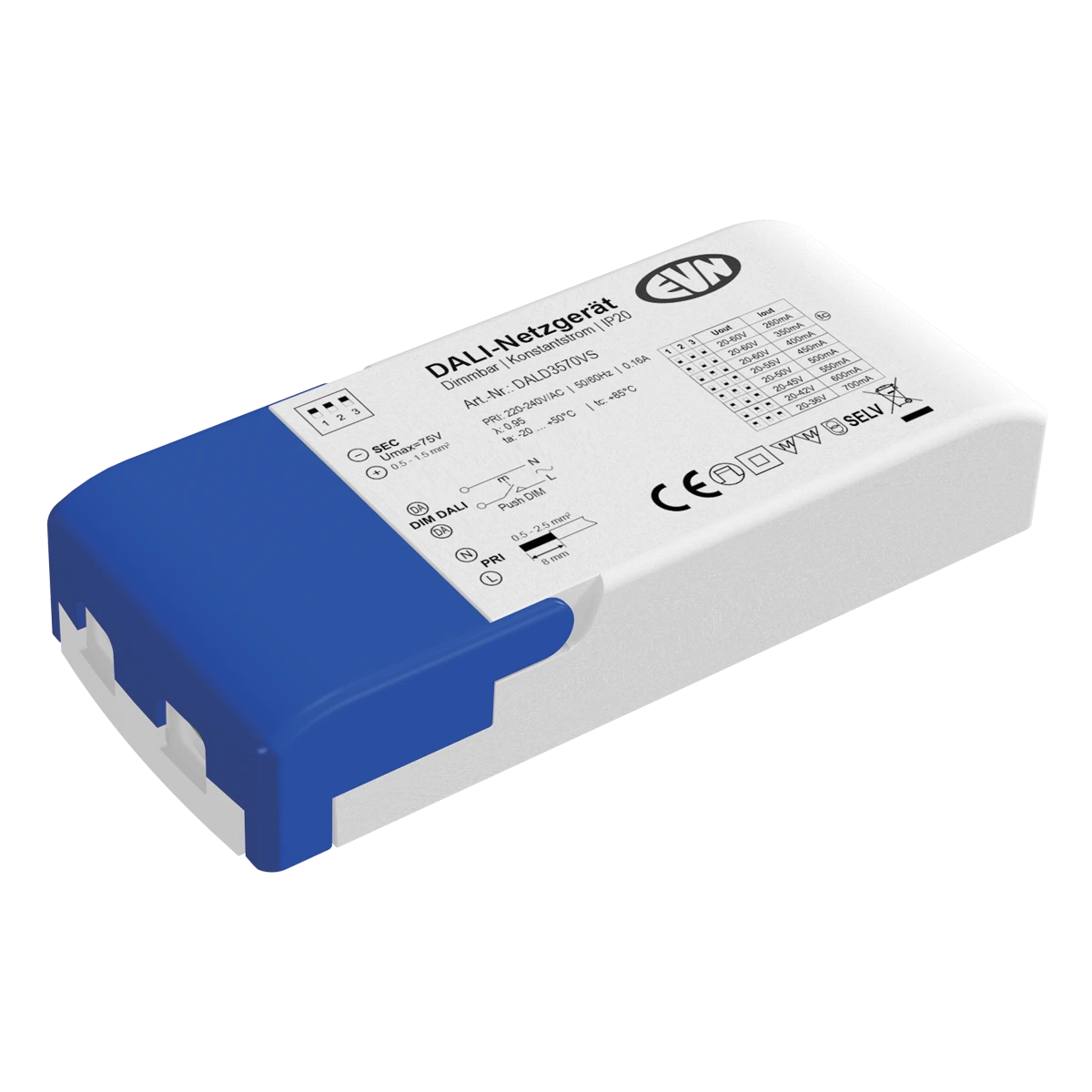

DALI-Dimmer-Empfänger mit integriertem Netzgerät für Unicolor-Leuchten mit automatischer DALI Adressen Einstellung. Ein Zusätzliches Betriebsgerät ist nicht erforderlich, da der Empfänger gleichzeitig als solches fungiert. Optional ist der Empfänger auch über Push-L (als 1-Kanal) dimmbar. Anschlüsse: 1x Eingang für DALI-Bus oder Push-L, 1x Eingang für 200-240V/AC und 180-250V/DC und 1x Ausgang für 260mA-700mA. Die Schraubklemmen sind für Kabel von 0,5mm² - 2,5mm² primär und von 0,5mm² - 1,5mm² sekundär geeignet. Technische Daten: ta: -20°C - 50°C, tc: 85°C, Powerfaktor: 0,95. Der zu verwendende Ausgangsstrom kann mittels Dipschalter eingestellt werden, hierbei sind folgende Einstellungen mit jeweiliger Leistung möglich: 260mA (5,2-15,6W), 350mA (7-21W), 400mA (8-24W), 450mA (9-24,8W), 500mA (10-25W), 550mA (11-24,8W), 600mA (12-25,2W), 700mA (14-25,2W). Protokoll: DT6, DALI2.
Informationen
Eigenschaft
Wert
Mindestbestellmenge
1
Verpackungslänge
0.13 m
Verpackungsbreite
0.06 m
Verpackungshöhe
0.03 m
Art der Verpackung 1
Set (SET)
Gewicht
0.13 kg
Artikelnummer
DALD3570VS
EAN
4037293023238
Zolltarifnummer
85371098990
Neuheit (Datum)
2018
Technische Daten
Eigenschaft
Wert
Ausführung
dynamisch
Länge
119 mm
Breite
52 mm
Höhe
23 mm
Schutzart (IP)
IP20
Schutzklasse
II
Außengebrauch
Nein
Spannung
200-240 V/AC
Frequenz
50/60 Hz

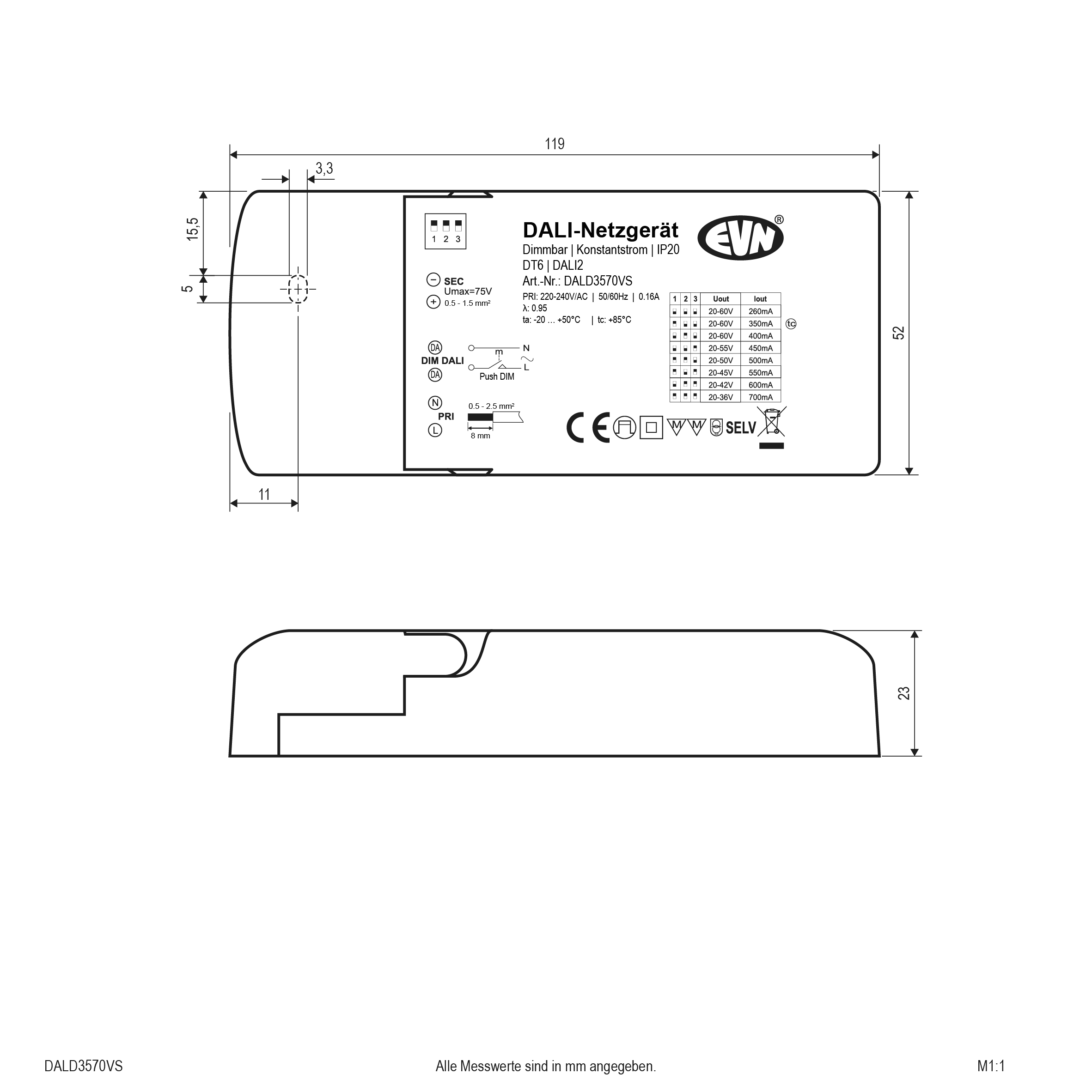

Abmessung (LxBxH)
119 x 52 x 23 mm
Gehäuse
Kunststoffgehäuse
Mit Anschlussleitung
Nein
Bemessungsumgebungstemperatur
-20 - +50
Gehäusetemperatur (tc)
85 °C
Einbau
Ja
Aufbau
Ja
DIN-Schienenmontage
Nein
Länge
0.119 m
Anzahl der Farbkanäle
1
Art der Steuerung
DALI
Kompatibel mit Amazon Alexa
Nein
Kompatibel mit Apple HomeKit
Nein
Kompatibel mit Google Assistant
Nein
Programmierbar
Ja
Eingangsspannung 1
200 - 240
Spannungsart
AC
Frequenz - (min./max.)
50 - 60
CE-Kennzeichnung
Ja
WEEE-Kennzeichnung
Ja
Downloads
Produkt anfragen
Sicherheit
Der elektrische Anschluss darf nur von entsprechend qualifizierten Fachkräften durchgeführt werden.
Es muss sichergestellt sein, dass die Netzspannung mit dem vom Anschlussgerät übereinstimmt.
Vor der Installation oder vor einer Wartung muss der Hauptschalter des betreffenden Bereichs ausgeschalten werden – Stromschlaggefahr!
Das Produkt darf nur innerhalb der angegebenen Grenzen für Spannung, Strom und Leistung verwendet werden (siehe Typenschild).
Der Artikel darf nur außerhalb der Verpackung betrieben werden.
Verwenden Sie das Produkt nicht in explosionsgefährdeten Räumen oder in der Nähe von brennbaren Flüssigkeiten oder Gasen!
Ein Nichtbeachten der richtigen Einstellung kann zur Zerstörung der Lichtquelle führen.
Bei Beschädigungen am Kabel oder sonstigen elektrischen Komponenten darf der Artikel nicht betrieben werden.
Bei einem Fehlverhalten (z. B. Geruchsentwicklung durch verschmoren / verbrennen) muss das Produkt sofort ausgeschalten werden und darf erst wieder nach Überprüfung durch eine Elektrofachkraft betrieben werden.
Verpackungsmaterial und Kleinteile von Kindern und Haustieren fernhalten – Erstickungsgefahr!
Artikel mit WEEE-Kenzeichnung darf nicht mit dem Hausmüll entsorgt werden. Es besteht die Verpflichtung, solche Elektro- und Elektro-. Altgeräte separat zu entsorgen.
Alle Materialien sind entsprechend Ihrer spezifischen Eigenschaften und Vorschriften zu trennen und fachgerecht zu Entsorgen, bzw. zur Wiederaufbereitung (Recycling) zuzuführen.
